Що таке мауерлат – практичні нюанси

При будівництві будь-яка покрівля вимагає особливої уваги. Тут дуже важливу роль відіграють рівномірний розподіл навантажень на стіни, правильно встановлена конструкція з крокв, балок і перекриттів. Одним з необхідних елементів всієї покрівельної конструкції є мауерлат.

практичні нюанси” width=”523″ height=”392″ sizes=”(max-width: 523px) 100vw, 523px” >

Що таке мауерлат

Ця деталь даху являє собою дерев’яний брус, що є свого роду підставою покрівельної конструкції, її опорою. Він пов’язує каркас будови з його покрівлею, розподіляючи навантаження від ваги даху на всю будову максимально точно і надаючи покрівельної конструкції жорсткість.

Крім того, з його допомогою виконується прив’язка покрівлі до стін будинку. Цей момент найбільш важливий для регіонів з сильними вітрами. Зчеплення, яке забезпечує мауерлат, послужить утримуючим фактором.

У каркасних будинках, а також брусових або дерев’яних в цій якості виступає верхній брус. Тому в цих випадках немає потреби в ньому як в окремому елементі покрівельної конструкції.

Матеріалом для мауерлата служать як листяні, так і хвойні породи дерева. З них виготовляються бруси, що мають перетин 150х150 мм, 100х150 мм або 150х80 мм. Допустимо використання колод діаметром 180 мм. Але в цьому випадку колода має бути повністю очищено від кори і з одного боку підпиляне. Це необхідно для щільного контакту матеріалу з верхньою частиною стіни.

Бруси укладаються в раму по всьому периметру будівлі на верхній частині стіни, на одному рівні з її внутрішньою поверхнею. Кожна балка з’єднується з сусідньою, забезпечуючи міцну конструкцію. Для більшої надійності в кутах кріпляться скоби або металеві пластини.

Для запобігання процесу гниття матеріал обробляється антисептиками. Крім того, при укладанні з нижньої сторони він ізолюється водонепроникним матеріалом.

Что такое мауэрлат – практические нюансы

Якщо каркас покрівлі виготовлений з металу, в якості мауерлата виступає жорстка двотаврова балка або металевий швелер. Але при будівництві приватного будинку каркас виконується, як правило, з дерева.

Укладається мауерлат суцільними брусами на балки, розташовані під кроквами. Але якщо відстань між ногами крокв перевищує 1,5 м, він укладається сегментами.

Визначення розмірів

Розміри мауерлата включають в себе перетин, товщину і довжину. Визначальним моментом в розрахунку є тип покрівлі.

Але, крім того, необхідно врахувати ще кілька параметрів:

  1. Площа будинку і його периметр.
  2. Матеріал для покриття покрівлі.
  3. Обсяг покрівельної конструкції.
  4. Матеріал, з якого виготовлена несуча конструкція, а також її форма і вага.
  5. Кліматичні та погодні умови.
  6. Тип і призначення горищного приміщення.

Більш точний розрахунок маси бруса обчислюється за формулою: m = rV.

  1. r – щільність дерева.
  2. V – обсяг мауерлата.

У свою чергу, для обчислення обсягу застосовується формула: V=SL

  1. S-перетин бруса.
  2. L – його довжина, яка вимірюється безпосередньо перед розрахунком.
Для того щоб зробити завмер, потрібно викласти балки уздовж стін по всій їх довжині.

Установка

Для початку необхідно приготувати брус з потрібним перетином і гідроізоляційний матеріал. Також знадобиться наступний набір інструментів:

  1. Розвідний ключ.
  2. Молоток.
  3. Цвях.
  4. Болт.
  5. Будівельний рівень.

Перш ніж кріпити мауерлат необхідно підготувати поверхню стіни. Її треба очистити від бруду і всього зайвого. Далі між брусом і стіною потрібно покласти будь-який матеріал, що володіє гідроізоляційними властивостями – поліетилен, руберойд тощо Бажано укласти його в два шари. Це захистить деревину від гниття.

Цей елемент покрівлі укладається під кроквами на одному рівні з внутрішньою поверхнею стіни. Із зовнішнього боку укладається ряд цегли для зміцнення конструкції.

Что такое мауэрлат – практические нюансы

Способів кріплення до стіни

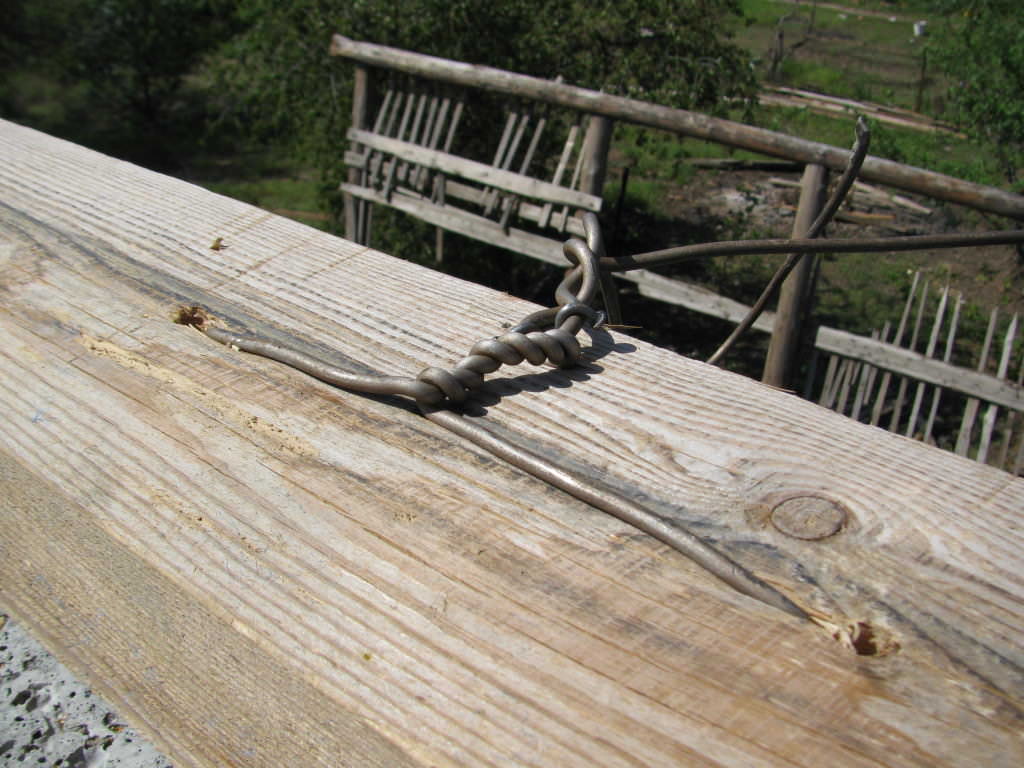

1. Кріплення сталевим дротом

Цей спосіб досить простий. За два-три ряди до повного укладання стіни закладають сталевий дріт перетином 4-6 мм. відстань між укладеними шматками дроту повинна відповідати кількості крокв.

Кінці її випускаються з внутрішньої сторони стіни і зовні. Вони повинні мати довжину, достатню для подальшого кріплення бруса. Після остаточної укладання стіни цеглою і її повного висихання, кінці дроту просмикуються через підготовлені отвори в дерев’яному брусі скручуються, міцно притискаючи мауерлат до стіни.

Что такое мауэрлат – практические нюансы

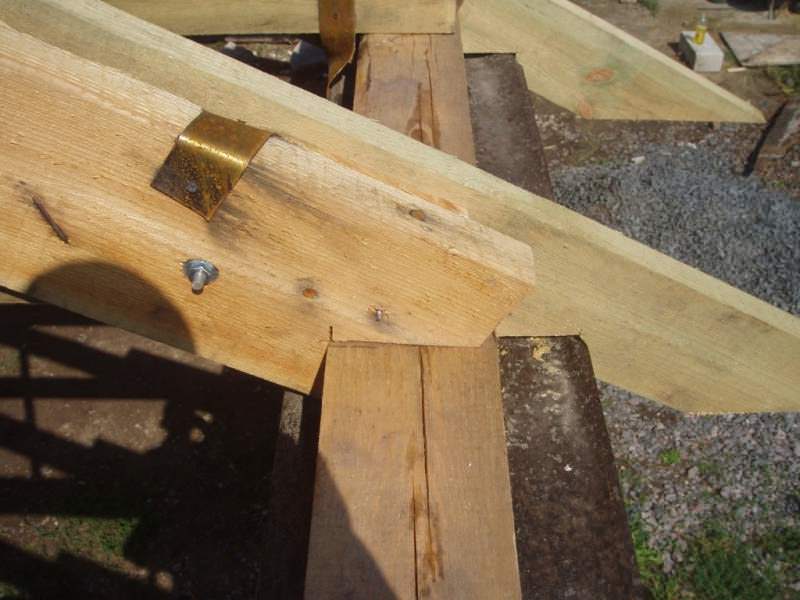

2. Кріплення за допомогою скоб

В цьому випадку, так само як і в попередньому, процес кріплення починається за два – три ряди до закінчення цегляної кладки. На однаковій відстані укладаються дерев’яні бруски. Мауерлат кріпиться до них скобами.

Что такое мауэрлат – практические нюансы

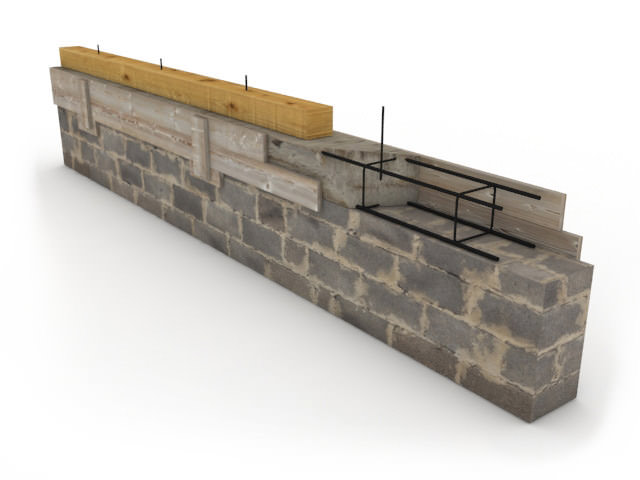

3. Кріплення з використанням армопояса.

Цей спосіб застосовується, як правило, при будівництві будівель з пористого блоку (газосилікату, піноблоку і т. д.). Який-небудь інший вид кріплення тут не підійде зважаючи м’якості матеріалу.

По периметру будівлі заливається армуючий пояс – в процесі заливки в бетонному розчині встановлюються анкера діаметром 12-14 мм В брусі просвердлюються відповідно розташуванню анкерів отвори.

Для точного місця розташування отворів можна скористатися ідеально рівною дошкою. Її накладають на анкера, і таким чином проводиться розмітка. Потім дошку потрібно прикласти до нижньої частини бруса мауерлата і висвердлити на ньому отвори. Підготувавши мауерлат, його насаджують на анкера і притискають шайбами.

Что такое мауэрлат – практические нюансы

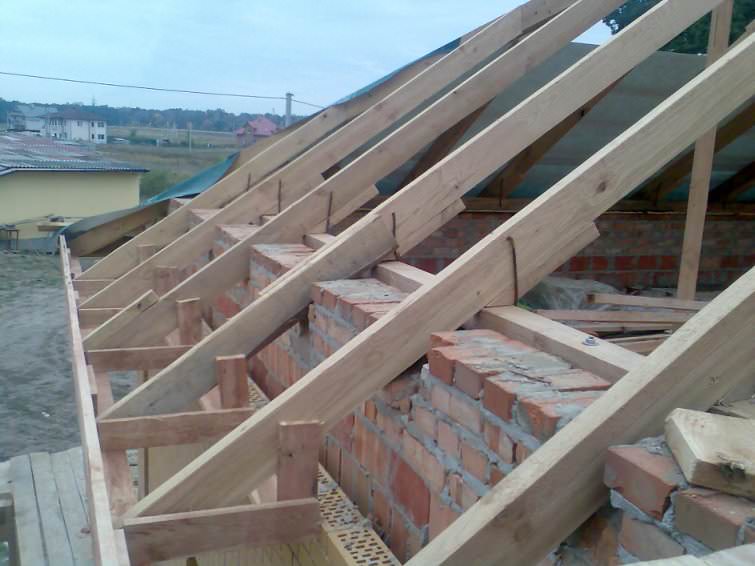

4. Кріплення за допомогою арматури або шпильок

За три ряди кладки монтуються будівельні шпильки або звичайна арматура. Її висота повинна перевищувати висоту мауерлата на 30 мм. Потім вони пропускаються через просвердлені в брусі отвори і закріплюються гайками за допомогою зварювання.

Розмітку отворів можна зробити досить простим способом. На вістрі арматури покласти балку і вдарити по ній важким предметом. За відмітинами, які в результаті залишаться на брусі, просвердлити отвори.

Что такое мауэрлат – практические нюансы

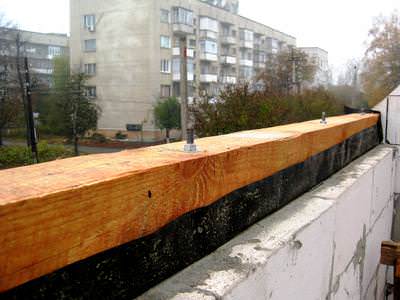

5. Анкерне кріплення

В цьому випадку для мауерлата використовується не брус, а дошка 50х150 мм На стіни укладається ряд таких дощок, вони кріпляться до стіни за допомогою анкерів, довжина яких повинна бути не менше 20 див. Наступний ряд прибивають до попереднього звичайними цвяхами, довжиною 10 см.

Останній спосіб володіє деякими перевагами. Основне з них в тому, що підняти дошки на висоту покрівлі простіше через їх легкої ваги. Крім того, укладання стін і монтаж покрівлі передбачає участь різних людей, тому укладання дроту, анкерів або брусків будівельники самого будинку можуть пропустити.

Что такое мауэрлат – практические нюансы

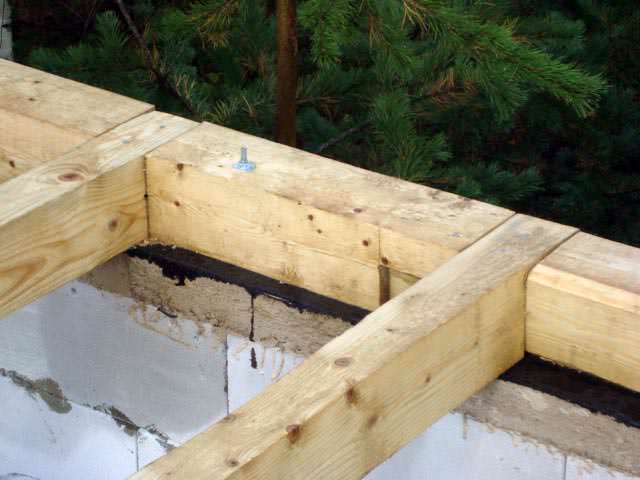

З’єднання балок

Довжина балок для монтажу повинна бути максимальною, щоб уникнути стиків – їх повинно бути якомога менше. У разі ж необхідності (наявність великих прольотів або Колон) балки з’єднуються між собою вузлом.

З обох кінців бруса робляться запили на товщину в 10 см і довжину 5 см. Запили накладаються один на одного і з’єднуються болтом. Подібним чином відбувається з’єднання балок в кутах.

Кріплення крокв до мауерлату

Після установки мауерлата проводиться наступний етап зведення покрівлі – кріплення кроквяних ніг.

Тому наскільки правильно буде проводитися з’єднання конструкції і застосовуваних кріплень залежить міцність всієї покрівлі. При кріпленні враховуються такі фактори, як форма даху, особливості кроквяної системи, кліматичні умови.

Воно може проводитися двома способами-жорстким і ковзаючим:

1. Жорсткий, що не допускає зміщення

В даному випадку використовуються:

  1. Цвях.
  2. Металеві куточки.
  3. Опорні бруси, що прибиваються до крокв, довжиною до 1 м.

Опорний брус підбивається під кроквяну балку, яка жорстко спирається на мауерлат. Поперек осі бруса з обох сторін хрест-навхрест забиваються цвяхи. Зверху на кроквяну балку строго вертикально вбивається ще один цвях.

2. Ковзний спосіб

Допускає деякий зміщення або поворот крокви щодо мауерлата. Цей вид кріплення проводиться трьома способами:

  1. На кроквяної дошці робиться запив, яким вона і укладається на мауерлат. Кріплення проводиться, металевими куточками, скобами або цвяхами;
  2. Кроквяна балка випускається на стіну і кріпиться металевою пластиною. Цей спосіб використовується, як правило, для невеликих прольотів, так як при будь-яких серйозних навантаженнях таке кріплення може не витримати;
  3. Метод «санчата», при якому використовуються сталеві кріплення-пластини, призначені спеціально для крокв. Таке кріплення досить надійно, здатне витримати деформацію.

Найчастіше шарнірний спосіб застосовується при зведенні покрівлі дерев’яних будинків. Це пов’язано з виникаючою з часом усадкою будинку. Покрівельна конструкція в даному випадку зміщується разом з коробкою будови, виключаючи можливість будь-яких руйнувань.

При кріпленні кроквяної системи до мауерлату повинен дотримуватися певний порядок. Кроквяна дошка укладається на брус і прогін, при цьому кут поєднується з ребром мауерлата.

Проводиться розмітка по лінії мауерлата і прогону, по якій крокви підрізає. Потім проводиться кріплення кроквяної дошки до коника. При цьому крокви повинні лягати поруч, не впираючись один в одного, і закріплюються цвяхами, куточками або пластинами.

Бліц-поради

  1. Для того щоб кріпильні болти не утапливались в деревині, під них треба підкладати металеві шайби.
  2. Для з’єднання деталей запив виконується на кроквяних дошках. Це допоможе уникнути деформації мауерлата.
  3. Для розпилу дерева використовуються спеціальні інструменти, призначені саме для таких робіт. Використовувати болгарку з пильними дисками в даному випадку не рекомендується.
  4. Для монтажу арматурного пояса необхідно встановити опалубку.
  5. Для створення надійної конструкції покрівлі монтаж мауерлата обов’язковий. Це забезпечить міцність конструкції покрівлі і всієї будови, а, отже, гарантує і безпеку.
