Види зворотних клапанів для каналізації

Для жителів великих багатоквартирних будинків засмічення загального стояка каналізації не є подією рідкісним і незвичайним. Також для більшості людей не буде секретом властивість води слідувати по шляху найменшого опору. На жаль, цим самим маршрутом найчастіше стає санвузол першого поверху. При цьому, чим вище будинок, тим плачевніше становище господаря квартири.

У таких випадках вирішити проблему може зворотний клапан. Даний прилад, що встановлюється на каналізаційні труби, здатний пропускати воду тільки в одну сторону. Крім захисту від потопу, клапан здатний врятувати вашу квартиру і від неприємних запахів, час від часу прориваються з стояка.

Звичайно, зворотні клапани застосовуються не тільки в квартирах. З таким же успіхом їх встановлюють між будинком і каналізаційним колодязем. Робиться це з метою запобігти затоплення підвалу будинку в тих випадках, коли засмічення утворився між колодязями і вони переповнені.

Механізм зворотного клапана надзвичайно простий. Всередині знаходиться круглий диск з гумовою прокладкою і пружиною, який відкривається тільки в одну сторону при змиві води. Потім під дією пружини повертається у вихідне положення.

У разі зростання тиску води з протилежного боку, наприклад при забрудненні, диск щільно притискається, не даючи рідини витікати назад. Часто на кришці клапана знаходиться важіль, який може заблокувати диск. Тоді вода не буде проходити ні в ту, ні в іншу сторону.

Виды обратных клапанов для канализации

Види клапанів

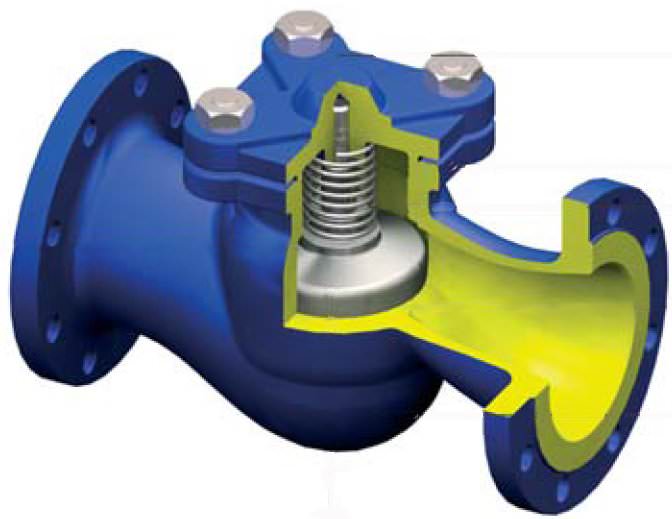

Підйомний клапан

В якості затворного механізму використовується золотник, піднімається вгору при змиві води і опускається назад при припиненні її подачі.

Встановлюється такий клапан декількома способами:

  1. Зварювання;
  2. Фланцеві з’єднання;
  3. Нарізне з’єднання.

Істотною перевагою даного виду вважають можливість ремонту без порушення основної системи. Недоліком цього типу є схильність засмічення механізму.

Вас зацікавить:  Перенесення кухні в житлову кімнату: можливості і варіанти

Виды обратных клапанов для канализации

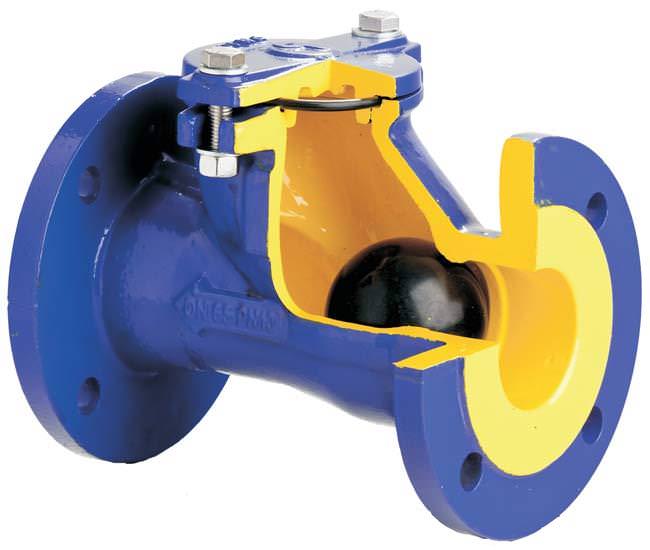

Кульовий клапан

Один з найпоширеніших типів даного пристрою. Конструкція надзвичайно проста. Усередині металевого корпусу знаходиться сталева куля, покритий нітрилом. Система дуже надійна. Заклинити або зламати її практично неможливо.

Такий клапан перекриває воду на всі сто відсотків. Місце установки кульового типу залежить від його конструкції.

Наприклад, клапани з муфтовими з’єднаннями більше підходять для вертикальної установки, в той час як фланцевий варіант швидше підійде для горизонтальної врізки в каналізацію. Кульовий клапан не рекомендується встановлювати на великі діаметри труб.

Виды обратных клапанов для канализации

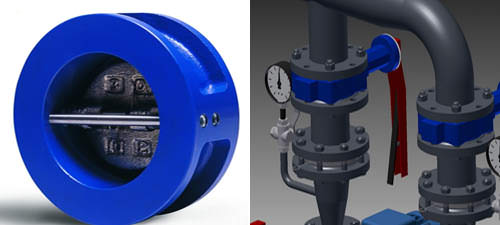

Міжфланцеві

Назва пристрою говорить про спосіб його установки, тобто між сполучними фланцями труб. Матеріал корпусу метал. Роль мембрани в клапані виконує диск. При змиванні води диск відкривається, після чого пружина повертає його у вихідне положення.

До переваг цього типу можна віднести малі габарити. Недоліком є те, що в разі поломки вам доведеться міняти не тільки клапан, але і ділянку труби на якому він встановлений.

Виды обратных клапанов для канализации

Клапан ПВХ

Даний вид ми описали на початку статті. Саме він найкраще підходить для квартир і приміщень. До написаного вище можна додати, що клапан ПВХ дуже легко встановлюється, чиститься і ремонтується. Найчастіше для того щоб розібрати його досить відкрутити чотири болта на кришці.

Важливо відзначити високу довговічність даних клапанів. Матеріал, з якого вони виготовлені, не реагує на різні випромінювання, що не вступає в реакцію з кислотами і лугами, не піддається корозії. При правильній експлуатації пристрій здатний прослужити до п’ятдесяти років!

Виды обратных клапанов для канализации

Повітряний клапан

Для того щоб зрозуміти призначення зворотного повітряного клапана важливо засвоїти принцип роботи каналізаційної системи. При змиванні великої кількості води у верхній частині труби утворюється вакуум.

Зазвичай кожен каналізаційний стояк має вихід на дах або на горище. У таких випадках всмоктування повітря відбувається звідти. Але якщо такого виходу немає або він засмітився, відбувається втягування через гідрозатвори сантехнічних приладів верхніх поверхів.

У квартирі В цей час ми чуємо неприємне булькання в раковині, ванної, унітазі. Часто це означає, що ми тільки що втратили гідрозатворів, і вода з наших сантехнічних приладів втягнулася в стояк. Тепер шлях неприємним запахам в квартиру відкритий. У цій ситуації врятувати нас може встановлений в приміщенні зворотний повітряний клапан.

Принцип його роботи полягає в тому, що він здатний пропускати повітря в трубу при змиві, вирівнюючи таким чином тиск у каналізації з атмосферним, але не дає повітрю виходити з труби назад, оберігаючи ваше житло від небажаних ароматів.

504px” >

Розміри клапанів

Практично в повсякденному житті використовуються всього два розміри зворотних клапанів. Це діаметр 110 мм в основному використовується для стояків і загальних труб і діаметр 50 мм, призначений для внутрішньо каналізації.

Найчастіше система водовідведення в наших квартирах така, що немає можливості встановити клапан на всі стоки квартири.

У такому випадку ми маємо два виходи:

  1. Встановити зворотний клапан на вертикальний стояк. В цьому випадку нам знадобиться прилад діаметром 110 мм.
  2. Встановити кілька апаратів, тобто до кожного сантехнічного приладу окремий. Тоді нам буде потрібно клапан на 110 мм і один або більше на 50 мм.

Якщо говорити про повітряні клапани, то особливою популярністю користується діаметр 50 мм. При своїх скромних розмірах він досить добре всмоктує повітря, щоб забезпечити працездатність каналізації.

Установка

Виды обратных клапанов для канализации

Приклад установки зворотного каналізаційного клапан

Монтаж сучасних зворотних клапанів в систему каналізації, як правило, не представляє великих труднощів і не зажадає втручання професійного сантехніка. Як і більшість деталей сьогоднішньої каналізаційної системи, даний апарат має розтруб з кільцем ущільнювача з одного боку.

Інша сторона приладу вставляється в подібний розтруб на трубі. При установці важливо пам’ятати, що доступ до клапана завжди повинен бути вільним.

Перш ніж почати установку (особливо на вертикальному стояку), не полінуйтеся і обійдіть всіх сусідів, що живуть вище вас. Повідомте про те, що збираєтеся робити і попросіть якийсь час не зливати воду.

Ідеальне місце для установки на стику труб, але якщо це неможливо нічого страшного. Труби ПВХ легко ріжуться звичайною ножівкою і з’єднуються за допомогою різних муфт.

Перед установкою уважно огляньте клапан. Перевірте його герметичність. Стрілка на апараті вказує напрямок потоку води, це важливо!

Як ми вже розглядали вище, часто не виходить поставити клапан в квартирі відразу на всі стоки через конструкції квартирної каналізації (дуже маленька відстань від стояка до трійника). Хорошим варіантом тоді може бути установка двох приладів: одного діаметром 110 мм на унітаз і іншого діаметром 50 мм на трубу, що йде в бік ванної та кухні.

Якщо ви живете в приватному будинку, то найбільш раціонально буде встановити прилад між будинком і вигрібною ямою, пам’ятаючи при цьому, що клапан завжди повинен бути в зоні досяжності.

Що стосується установки повітряного клапана, який також називають аератором, то до неї необхідно застосовувати наступні правила:

  1. Аератор забороняється встановлювати в приміщеннях, не мають постійної системи опалення.
  2. Доступ до клапана завжди повинен бути вільним.
  3. Аератор повинен знаходитися не нижче 10 см від найвищої точки стоку в загальний стояк.
  4. Найкраще розташування клапана для ефективної роботи – вертикальне!

Вартість

Ціна зворотного клапана залежить від декількох факторів. Це, перш за все: Розмір, Країна-виробник і матеріал з якого виготовлений прилад.

Якщо з розміром все зрозуміло, чим більше, тим дорожче, то про матеріали і країни-виробників варто поговорити окремо:

  • Пластик – найпопулярніший на сьогоднішній день матеріал. Не дуже міцний, але досить стійкий до корозії. Використовується в основному в приміщеннях.
  • Чавун більш дорогий і більш зносостійкий матеріал. Використовується для установки на зовнішніх системах каналізації.
  • Бронза і латунь найдорожчий і самий стійкий до зовнішніх впливів матеріал. Використовується в основному на малих діаметрах.
Розглянемо кілька прикладів для порівняння. Візьмемо клапан ПВХ діаметром 110 мм. Середня ціна на такий апарат буде становити приблизно 1200 гривень. Тепер той же діаметр кульового клапана з чавуну. Ціна вже коливається від 5700 до 6000 гривень. І міжфланцевий, сталевий тим же діаметром буде коштувати 1400 гривень.

Тепер порівняємо ціни провідних країн виробників. Як приклад візьмемо клапан ПВХ діаметром 110. Отже:

  1. Росія ” Політек – – 2990 гривень;
  2. Росія бренд «Остендорф» 1400 гривень;
  3. Німеччина «Viega» – 4600 гривень;
  4. Польща «Capricorn» – 2900 гривень;
  5. Сербія «Pestan» – 3000 гривень.

Відгуки про застосування

Здрастуйте! Я живу в дев’ятиповерховому будинку на першому поверсі. Пару місяців тому зі мною сталася така історія. Повернувся додому з роботи і спостерігаю таку картину: вся квартира в фекаліях, а з унітазу вгору б’є струмінь висотою в метр. А я нещодавно ремонт зробив. Слюсаря потім з труби дістали статеву ганчірку, яку хтось із сусідів (якщо їх так можна після цього назвати) злив в унітаз. Ніхто ж не зізнається. Після цього прийшла думка поставити зворотний клапан. Ставив сам наш “Політек”. Сподіваюся, допоможе.

Олексій, Єкатеринбург.

Живу в приватному будинку. У мене була така проблема. Після дощів вода в колодязі постійно піднімається вище рівня труби і починає текти в підпіллі. Запрошував комунальників. Кажуть ухил неправильний і колодязі дрібні. Коротше плати, будемо копати. Скінчилося тим, що я купив зворотний клапан для колодязя за 2000 гривень, надів його на трубу і проблема вирішилася сама собою.

Сергій, Нижня Тура.

Живу на першому поверсі в п’ятиповерховому будинку. Хотіла поставити клапан, але виявилося відстань між стояком і унітазом дуже маленьке. Довелося купувати окремо для унітазу і окремо для кухні.

Олена, Київ.

Поставив зворотний клапан. Сподівався, що він від ароматів каналізації мене теж позбавить, але виявилося що це не так. Поставив додатково повітряний, начебто допомогло.

Михайло, Краснодар.

Взяв в оренду підвальне приміщення під магазин. Зробив ремонт. І все б нічого, якби не місцеві жителі. То ганчірку кинуть в каналізацію, то банку огірків. Загалом, потоп за потопом. Ходив і розмовляв і лаявся, марно. Потім поставив клапан, і питання було вирішено.

Андрій, Тула.

Бліц-поради

Під кінець статті хотілося б дати кілька невеликих рекомендацій. Перш за все, при виборі клапана не женіться за дешевизною. Правильно оцінюйте габарити купується апарату і місця, в яке ви хочете його поставити.

Деякі люди сьогодні упереджено ставляться до української сантехніці, вважаючи за краще купувати зарубіжні аналоги. Це неправильно! українські виробники сьогодні не поступаються, а часто і перевершують своїх зарубіжних колег по якості.
