Виготовлення електрокотла своїми руками

Незважаючи на те, що електрика є дорогим енергоносієм, використання його для опалення будинку в багатьох регіонах є єдино можливою альтернативою пічного опалення. Якщо в будинку встановлюється електрокотел, то немає необхідності постійно контролювати процес опалення, а також займатися заготівлею дров і підготовкою їх до використання.

Виготовити електрокотел своїми руками досить непросто, але якщо раніше доводилося працювати з інструментами і ремонтувати електропроводку, то виготовлення такого пристрою не буде непосильним завданням.

Варіанти електрокотлів, які можна виготовити самостійно можна розділити за наступними категоріями:

  1. Пристрій, в якому нагрів рідини здійснюється за рахунок Тена.
  2. Прилад, в якому нагрів резервуара з водою, здійснюється індукційними електромагнітними полями.

Перший варіант значно простіше виготовити, індукційні опалювальні прилади дуже складні у виготовленні, але можна зробити котел з використанням індукційної плити.

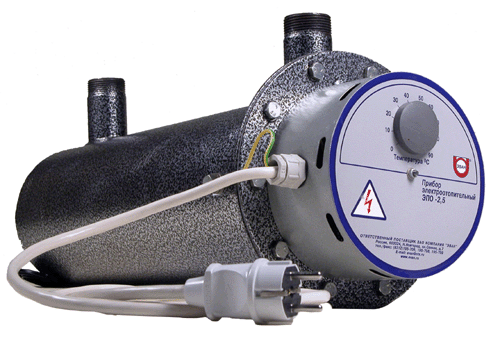

Изготовление электрокотла своими руками

Важливі правила

Основне правило при виготовленні та експлуатації електрокотла – це безпека. При недбалому поводженні з електроприладами як саморобного, так і заводського виготовлення можливе ураження електричним струмом, а також займання при виникненні короткого замикання.

Для того щоб мінімізувати ймовірність удару струмом, котел необхідно правильно заземлити. Електрокотел є приладом високої потужності, тому для безпечної його експлуатації живлення приладу слід проводити за окремо виділеного контуру електропроводки, який оснащений запобіжниками.

Перед тим як приступати до виготовлення котла власними руками, необхідно правильно розрахувати потужність нагрівального елемента. Провести розрахунки не складе великих труднощів.

На один квадратний метр опалювальної площі потрібно не менше 100 Вт витраченої енергії на обігрів. Якщо будова добре утеплено, то для будинку загальною площею 40 м2, потрібно придбати ТЕН потужністю 4 кВт.

Виготовлення котла

З відрізка труби і тена можна виготовити прилад, який впорається з опаленням однієї кімнати.

Щоб виготовити більш досконалий прилад, який буде повністю обігрівати будинок і розміщуватися в окремому приміщенні, необхідно приготувати наступні інструменти і матеріали:

  1. Болгарка.
  2. Зварювальний апарат.
  3. Електрод.
  4. Мультиметр.
  5. Сталь листова товщиною не менше 2 мм.
  6. Труба сталева діаметром 219 мм.
  7. ТЕН необхідної потужності.
  8. Автоген
  9. Куточок металево 50*50 мм.
  10. Електродриль.
  11. Циркуляційний електронасос.

Виготовлення приладу здійснюється в такій послідовності:

src=”https://vbud.in.ua/wp-content/uploads/2019/07/izgotovlenie-elektrokotla-svoimi-rukami-2.jpg” alt=”Виготовлення електрокотла своїми руками” width=”411″ height=”308″ sizes=”(max-width: 411px) 100vw, 411px” >

Робимо електричний котел опалення своїми руками

  1. В основній трубі робляться отвори в місцях підключення патрубків. Отвір можна виготовити ацетиленовим різаком. Патрубків має бути 2 шт. Один для підключення вхідного контуру системи опалення, інший для виходу нагрітої рідини. Для підключення опалювальної системи зазвичай використовуються патрубки діаметром 1 дюйм.
  2. З листової сталі необхідно вирізати 2 кола розміром трохи перевищують зовнішній діаметр основної труби котла.
  3. Потім до основної труби 219 мм приварюється нижня заглушка. Якщо зовнішні розміри заглушки виявилися більше діаметра труби, то надлишки металу можна обрізати за допомогою болгарки.
  4. У верхню частину котла приварюється патрубок, за яким буде відводитися теплоносій.
  5. У приварені днище котла необхідно зробити 2 отвори. Розмір цих отворів повинен дорівнювати діаметру різьбового кріплення Тена.
  6. В отвори необхідно встановити ТЕН і затягнути різьбові з’єднання.
  7. Потім приварюється друга заглушка, у якій також надлишки металу прибираються за допомогою болгарки.
  8. У нижній частині котла приварюється підвідний патрубок системи опалення.
  9. До бічної частини котла приварюються два відрізка куточка в яких потім необхідно зробити отвори. За допомогою кріплень котел прикручується анкерними болтами до стіни.
  10. До Тену підключається фазний провід і “0”, до корпусу електрокотла необхідно підключити заземлення.

Після того як електрокотел буде підключений до системи опалення, для забезпечення циркуляції теплоносія необхідно встановити циркуляційний насос. Продуктивність насоса залежить від потужності котла.

Коли всі роботи по установці електрокотла будуть завершені, слід провести тестування обладнання. За допомогою мультиметра і індикаторної викрутки слід переконатися в правильності підключення і відсутності витоків на корпус приладу електричного струму.

Надійність такого приладу залежить від якості використовуваного Тена. Нагрівальні елементи не є вічними і щоб під час виходу з ладу Тена не потрібно розбирати котел, слід встановити два нагрівальних елемента, але підключити їх послідовно, таким чином знижується навантаження на кожен ТЕН, а при перегорання одного можна без втрати потужності підключити другий елемент стандартним чином.

Виготовити котел з індукційної плити, ще простіше і для цього знадобляться наступні матеріали та інструменти:

  1. Двухконфорная індукційна плита.
  2. Ємність з плоским дном, об’ємом 50 літрів.
  3. Кутник металевий 50*50 мм.
  4. Сталь листова 5 мм.
  5. Болгарка.
  6. Зварювальний апарат.
  7. Електродриль.
  8. Сталева труба 1 дюйм.

Перш ніж приступити до виготовлення індукційного електрокотла, слід подбати про мінімізацію витрат і підвищення ККД опалювального пристрою.

Найдорожча складова індукційного електрокотла, це джерело електромагнітних хвиль, які і будуть нагрівати ємність з теплоносієм. Можна придбати нову індукційну плиту з двома конфорками в магазині. Вартість такої плити становить кілька тисяч рублів.

Для виготовлення індукційного котла важливий зовнішній вигляд приладу, тому щоб заощадити, можна придбати плиту в робочому стані з рук. Щоб підвищити ефективність використання нагрівального елемента дно резервуара повинно бути трохи більше розміру електроплити, а товщина дна не повинна бути менше 5 мм.

Резервуар може бути виготовлений як з магнітної сталі, з нержавіючої, це ніяк не відіб’ється на ефективності нагріву. Якщо товщина дна ємності менше 5 мм, то до дна за допомогою електрозварювання приварюється листової матюкав.

Можна виготовити бак для котла самостійно, для цього з листової сталі вирізається 6 прямокутників: 4 шт. розміром 30 * 50 див. і 2 шт. 50 * 50 мм.

За допомогою електрозварювання дані листи зварюються. Вийде прямокутна ємність об’ємом 75 літрів.

До ємності з двох сторін приварюється два куточка довжиною 60 см. У кожному куточку за допомогою дриля свердлиться два отвори для кріплення котла до стіни. У нижній частині котла, також приварюється два куточка, які розташовуються паралельно один одному на відстані 10 см від нижньої площини бачка.

Таким чином, в нижній частині буде розташовуватися кріплення для установки електричної індукційної плитки. Між двома привареними куточками слід встановити матеріал такої товщини, щоб при встановленою на ньому індукційної плитці зазор між її поверхнею і дном резервуара було мінімальним.

З труби діаметром 1 дюйм виготовляється 2 патрубка. Один у нижній частині резервуара для надходження холодної води, інший у верхній частині нагрітої рідини в систему опалення.

Коли патрубки будуть приварені, котел встановлюється на стіну на висоті 1 метра від рівня підлоги. Для зручності регулювання режимів індукційної плити можна вивести панель кнопок в окремий корпус, який буде розташовуватися таким чином, щоб управління електрокотлом було зручно, індикатор режимів роботи також слід вивести в зручний для перегляду його показників місце.

Не рекомендується підключати індукційну плиту в стандартну розетку. Працювати цей електроприлад буде більшу частину часу на повну потужність, що може призвести до підгоряння контактів і виході з ладу розетки і вилки приладу.

Правильний варіант підключення такого пристрою буде по виділеному контуру електропроводки, оснащеному автоматичним запобіжником. Заземлюючу жилу, яка підключається до корпусу індукційної плити, слід з’єднати з надійним заземленням. Корпус резервуара заземлювати немає необхідності, через відсутність контакту цієї частини котла з електрикою.

Установка і підключення

Для того щоб система опалення працювала надійно, необхідно правильно встановити пристрій і підключити його до мережі та опалювального контуру.

Встановлюється індукційний котел на стіну за допомогою анкерних болтів. Для цього в стіні робляться отвори, в які поміщається болт. Електрокотел встановлюється отворами, які були попередньо просвердлені в куточку, на анкерні болти і надійно фіксуються за допомогою гайок.

Враховуючи той факт, що при підключенні котла, в якому в якості нагрівального елемента використовується ТЕН, підключення його здійснюється в нижній частині котла, тому дана модель також кріпиться до стіни на висоті 80 – 100 см від рівня підлоги.

Після установки котла, до його патрубків приварюються труби опалювальної системи. Для проведення зварювальних робіт необхідно злити теплоносій з системи. Після завершення зварювальних робіт котел підключається до електрики по окремо виділеному кабелю.

Перш ніж проводити підключення електрокотла, необхідно відключити електрику. Для цього необхідно викрутити пробки або вимкнути вхідні автомати. До циркуляційного насосу теж слід підвести електричний струм і підключити пристрій згідно з інструкцією по експлуатації.

Після проведення всіх настановних робіт пристрій необхідно включити на повну потужність і залишити працювати в такому режимі протягом доби. Якщо ніяких позаштатних ситуацій не виникне, то можна сподіватися на стабільну роботу пристрою протягом усього опалювального сезону.

548px” >

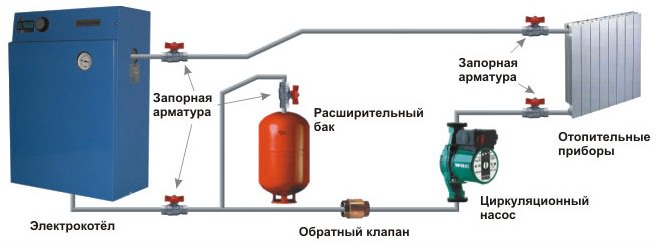

Схема підключення електрокотла

Бліц-поради

  1. Перш ніж приступати до виготовлення котла своїми руками, правильно оціните свої можливості. З електрикою слід звертатися дуже акуратно.
  2. Для безперебійної роботи електричного котла, необхідно придбати дизельний або бензиновий генератор, від якого працюватиме Електричне обладнання, коли електричний струм в мережі буде відсутній через виникнення аварійної ситуації на лінії електропередач.
  3. Найпростіший спосіб виготовити міні-элетрокотел, це придбати комплект електричного обладнання, яке встановлюється в батарею опалення. Така система легко встановлюється, а температура нагріву регулюється за допомогою автоматичної мікропроцесорної системи.
