Виготовлення піролізних котлів своїми руками

Нові технології, які використовуються в обігріві приватних будинків, можна легко використовувати в саморобних котлах.

Ефект піролізного тління деревини дозволяє збільшити час горіння дров до 8 годин, а інтенсивність згоряння палива можна регулювати з допомогою засувок.

Самостійно виготовити піролізний котел не так і просто, необхідно вміти поводитися зі зварювальним апаратом, дрилем, болгаркою. Але якщо досвід вже є, то зібрати такий пристрій самостійно не складе великих труднощів.

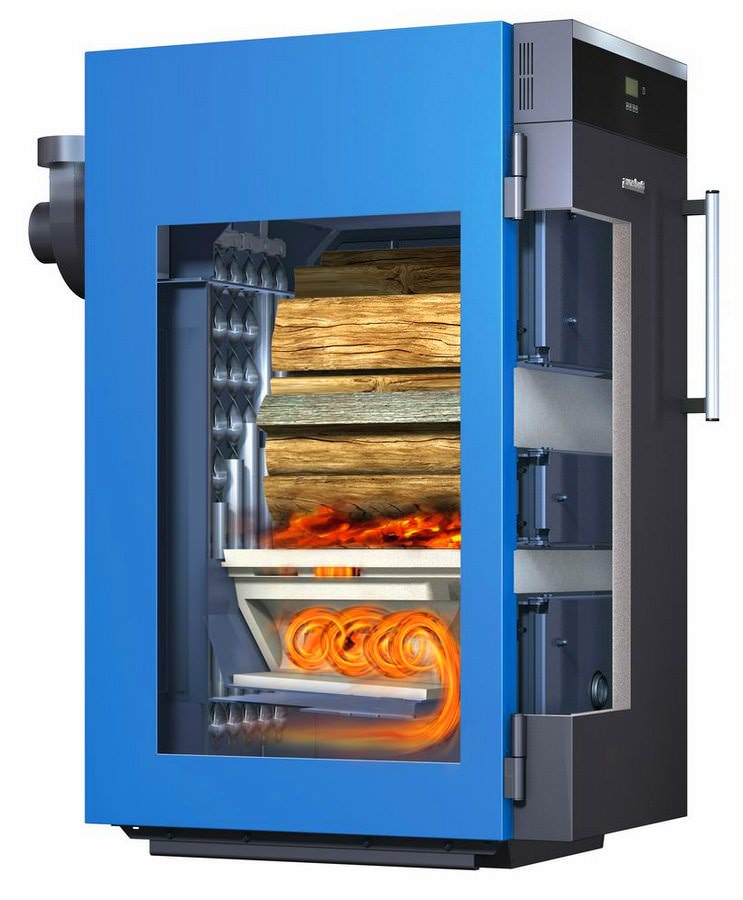

Изготовление пиролизных котлов своими руками

Принцип роботи

Перш ніж приступати до виготовлення піролізного котла необхідно розібратися в тих процесах, які відбуваються всередині цього пристрою.

Під впливом високих температур відбувається розкладання деревини з утворенням піролізного газу і деревного вугілля. Цим процесом можна управляти, не даючи деревині згоряти занадто швидко. Такий ефект досягається обмеженням подачі повітря в камеру згоряння. Паливо, яке при достатній кількості кисню згоріло б за 30 хвилин, буде тліти протягом декількох годин, рівномірно віддаючи тепло.

Потужність приладу залежить від розміру його топкової камери. Деякі моделі піролізних котлів оснащуються водяною сорочкою, що дозволяє обігрівати приміщення, які віддалені від кімнати, де встановлено піролізний котел.

В якості палива для піролізного котла можуть бути використані різні речовини і матеріали. Високим ККД володіє гума, але ця речовина при згорянні утворює велику кількість сажі, тому проводити профілактичну чистку димоходу тут потрібно набагато частіше.

Піролізні котли можуть експлуатуватися на гранульованому паливі. Такі прилади можуть автономно працювати без зупинки процесу горіння до декількох діб поспіль.

Изготовление пиролизных котлов своими руками

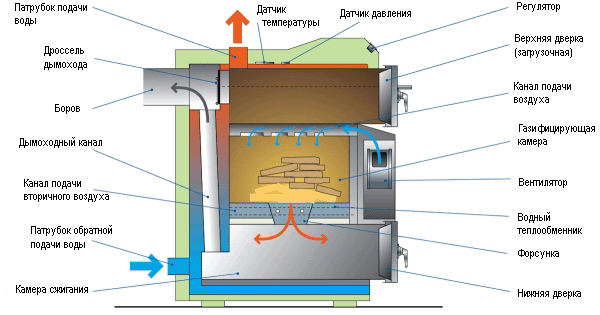

Схема пристрою піролізного котла

Етап підготовки

На підготовчому етапі важливо правильно розрахувати необхідну потужність приладу, а також вибрати модель, яка буде використовуватися для опалення будинку.

За правилами експлуатації даних приладів для установки піролізного котла слід обладнати окрему кімнату з високими стелями, з вільним доступом повітря, але перебувати в такій кімнаті тривалий час, а тим більше залишатися на нічліг, не рекомендується.

Для виготовлення піролізного котла своїми руками знадобляться наступні інструменти і матеріали:

  1. Зварювальний апарат. Найкраще використовувати пристрій інверторного типу.
  2. Болгарка.
  3. Електродриль.
  4. Молоток.
  5. Викрутки та гайкові ключі
  6. Газовий балон від вантажного автомобіля об’ємом 175 літрів.
  7. Сталь листова високовуглецева товщиною 5 мм.
  8. Труба сталева діаметром 28 мм.
  9. Труба сталева діаметром 112 мм.
  10. Маркер.
  11. Кутник металевий 50 * 50 мм.
  12. Металеві дверцята для зольника.

Крім цього необхідно підготувати витратні матеріали: електроди для зварювання, наждачні круги і свердла.

549px” >

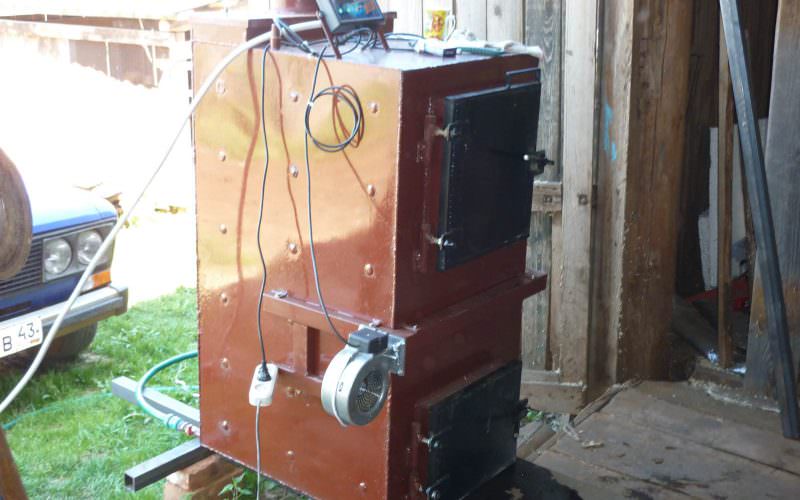

Саморобний піролізний котел

Виготовлення котла

Піролізний котел виготовляється в такій послідовності:

  1. Якщо для виготовлення приладу буде використовуватися газовий балон, що був у вживанні, то необхідно стравити залишки газу, відкрутити болти, які утримують горловину балона, і злити газолін. Після цього газовий балон необхідно заповнити водою і витримати кілька днів.
  2. Потім болгаркою балон розпилюється поперек трохи вище зварювального шва. Таким чином, вийде ідеально рівний металевий циліндр довжиною понад 130 див. Всередині цього циліндра буде відбуватися піролізне горіння деревини, але тепло виділяється під час цього процесу повинно бути передано теплоносію. Теплоносій буде перебувати в сорочці, яка буде “одягнена” на циліндричну камеру згоряння.
  3. Для виготовлення сорочки необхідно вирізати з листової сталі 6 пластин: 2 прямокутні пластини розміром 60 * 60 см, і 4 пластини 120 * 60 см. В пластинах розміром 60 * 60 см слід вирізати круглі отвори рівно посередині квадрата. Діаметр цих отворів повинен дорівнювати зовнішньому діаметру циліндра, виготовленого з газового балона.
  4. Щоб отвори ідеально підходили для розміщення в них пропанового балону, слід встановити на пластину обрізану крайню частину балона рівно посередині і обвести її маркером. Потім, вже по наміченому малюнку, вирізати отвір за допомогою газового різака.
  5. Коли виготовлення отворів в нижній і верхній межі буде закінчено, з усіх приготованих раніше пластин зварюється ємність висотою 120 см і шириною 60 см Межі з прорізами будуть розташовуватися відповідно у верхній і нижній частині резервуара.
  6. Коли сорочка для балона буде готова, його поміщають всередину прямокутного резервуара таким чином, щоб був відступ від площини сорочки зверху близько 5 см.
  7. Потім циліндр ретельно приварюється до площини сорочки. До водяній сорочці приварюються два патрубки.
  8. Один в нижній частині резервуара, він буде використовуватися для входу охолодженого теплоносія, інший у верхній частині сорочки, через нього буде здійснюватися забір нагрітої рідини. Обидва патрубка мають діаметр труби 28 мм.
  9. Коли водяна сорочка буде повністю виготовлена, з металевого “млинця”, який утворився при вирізанні отворів для балона, виготовляється розмежувальна пластина. Ця пластина дозволить захистити палаючий піролізний газ від палива, розташованого всередині топкової циліндричної камери. З одного боку до “млинця” приварюється куточок 50*50 мм.
  10. Куточок необхідно встановити хрест навхрест. Таким чином, буде підтримуватися постійний зазор між загороджувальної перегородкою і тліючим паливом.
  11. З верхньої частини балона, яка була відпиляна, виготовляється кришка, для завантаження палива всередину піролізного котла, а також для відводу продуктів горіння деревини в спеціально змонтований для такої печі димохід.
  12. Для того щоб кришка закривала топковий циліндр зверху досить щільно необхідно до відпиляної кришці по колу приварити смугу металу товщиною 1 мм і шириною 50 мм. У верхній частині кришки робиться отвір за допомогою різака і приварюється відрізок труби діаметром 112 мм і довжиною 0,5 метрів.
  13. У нижній частині балона робиться отвір під розмір дверцят зольника, яка потім приварюється електрозварюванням. Дверцята повинні мати в своїй конструкції надійний запірний пристрій, що виключає мимовільне відкриття під час роботи опалювального приладу.
  14. Для регулювання інтенсивності горіння палива поруч з дверцятами зольника приварюється патрубок діаметром 28 мм, на якому нарізається різьба і встановлюється водопровідний кран з черв’ячним запірним механізмом. Таким чином, можна буде повністю перекрити доступ повітря в камеру згоряння, що призведе до зменшення інтенсивності горіння дров, і цей процес буде тривати не менше 8 годин.

Установка котла

  1. Опалювальний котел під час експлуатації повинен розташовуватися у вертикальному положенні, тому до бічних кутів водяної сорочки приварюються “ніжки” з металевого куточка.
  2. Висота нижньої площини сорочки повинна бути піднята над рівнем підлоги не відстань 0,5 метра. Після того як до котла приробили “ніжки” його необхідно правильно встановити в окремому приміщенні.
  3. Котел встановлюється на рівну бетонну підлогу. Опалювальний прилад повинен бути віддалений від горючих предметів на відстань не менше 0,5 метра. Площина водяної сорочки не повинна стикатися зі стіною, інакше в зимовий час ефективність нагріву буде значно знижена.
  4. Для видалення диму в даху і стелі котельні робиться отвір, в яке встановлюють бляшану трубу, яку підбирають таким чином, щоб її внутрішній діаметр був більше зовнішнього діаметра димоходу піролізного котла на 5 – 10 мм. Дана труба повинна бути довжиною 2 метри.
  5. Далі димохід складається з жерстяного відрізка труби з внутрішнім діаметром, що дозволяє нижній трубі вільно, але щільно входити в неї.
  6. Таким чином, бляшана труба є сполучною ланкою між патрубком димоходу котла і трубою, яка встановлена в даху будівлі.
  7. Весь процес завантаження дров в камеру згоряння і розпал котла здійснюється в такій послідовності:
    • Бляшана труба відсувається вгору і фіксується в такому положенні за допомогою висувається потужного неодимового магніту.
    • Кришка котла знімається, і топкова камера заповнюється дровами або іншими горючими матеріалами.
    • Зверху камери слід залишити невеликий простір для установки розділової перегородки.
    • Потім паливо підпалюється, на вогонь кладеться розмежувач і встановлюється кришка.
    • На димохід кришки котла насувається бляшана труба, при цьому патрубок повинен повністю увійти в бляшану трубу.
  8. Паливо буде горіти не менше 8 годин тільки в тому випадку, якщо буде щільно закрита дверцята зольника, а повітряний кран буде злегка відкритий. Можна значно збільшити інтенсивність горіння, на початку кожного циклу необхідно дати можливість палива добре розгорітися, тому повітряний кран залишається відкритим протягом 10 – 15 хвилин. Потім повітряний кран повністю закривається і відгвинчується на 2/3 обороту.
  9. Після завершення повного циклу горіння процес завантаження повторюється знову. Якщо в нижній частині котла утворилася велика кількість золи, то її необхідно видалити через нижню дверку, яка потім знову щільно закривається.
  10. В процесі піролізного горіння деревини пластина, яка відділяє тліюче паливо від полум’я, буде опускатися вниз котла і до кінця циклу опиниться в самому низу. Щоб витягти цей “млинець” з котла необхідно виготовити пристосування, яке складається з відрізка металопластикової труби діаметром 40 мм і довжиною 1,5 метра.
  11. Усередині труби у одного з країв знаходиться неодимовий магніт циліндричної форми, підібраний таким чином, щоб він входив з натягом в трубу. Для більш надійної фіксації магніту можна використовувати супер-клей. Такий саморобний інструмент дозволить підняти з дна котла розмежувальну пластину.

Бліц-поради

  1. Димар, який використовується для видалення продуктів горіння, повинен бути виготовлений з жерсті, а верхня частина, яка буде контактувати в зимовий час з холодним повітрям з двошаровою жерсті з теплоізолятором між двома шарами.
  2. Димохід повинен розташовуватися вертикально з мінімальними зазорами у місцях зчленування патрубків.
  3. Дана модель піролізного котла призначена для використання в системі опалення з примусовою циркуляцією теплоносія тому в систему необхідно встановити насос достатньої потужності.
