Як самостійно підключити тепла підлога до терморегулятора?

Технологія облаштування теплих передбачає укладання елементів нагрівання під поверхнею підлоги, і подальше їх підключення до джерела енергії для створення необхідної температури. На відміну від інших різновидів, найбільш часто споживачі монтують теплі підлоги з електричним підігрівом, оскільки вони не настільки громіздкі і значно простіше конструктивно. Тому підключення до термостата краще розглянути на їх прикладі.

Основним призначенням терморегулюючого блоку є зміна вибору температурного режиму роботи опалювальної системи.

Для забезпечення правильного функціонування теплої підлоги, елементи нагрівання системи опалення підключаються до джерела електричної енергії не безпосередньо, а через термостат.

Как самостоятельно подключить теплый пол к терморегулятору?

підключення теплої підлоги до терморегулятора

Сам процес комутації елементів нагрівання теплої підлоги і терморегулюючого пристрою не є складним, хоча і має свої певні особливості. Більшість виробників докладає до реалізованих виробів схему того, як підключити тепла підлога до терморегулятора, тому зазвичай такі роботи можна провести самостійно, без залучення висококваліфікованих фахівців у сфері електромонтажу.

Функціонування регулятора тепла

Основні нюанси роботи блоків регулювання температури для систем теплих підлог необхідно знати тим людям, які вирішать встановити їх своїми руками, але не мають для цього необхідного рівня технічних знань в даній сфері.

Как самостоятельно подключить теплый пол к терморегулятору?

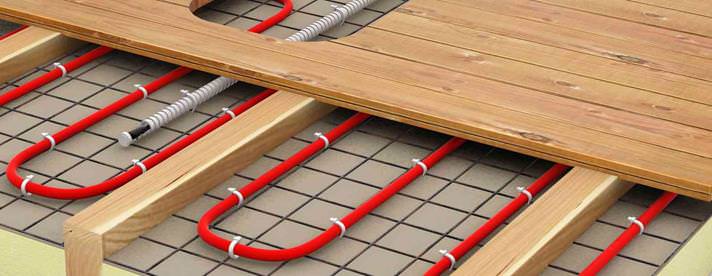

пристрій регулятора тепла теплої підлоги

Застосування регулятора температури дозволяє підтримувати стабільний температурний режим в системі обігріву приміщення, а також виробляти її включення і виключення в заданий користувачем час.

Пристрій аналізує показання температурного датчика, і, залежно від цього, здійснює відключення в автоматичному режимі системи від електромережі при досягненні нею заданого рівня нагріву. Сам регулятор температурного режиму залишається в робочому положенні, і продовжує отримувати дані з термічного датчика.

При зниженні температури повітря з останнього подаються імпульси на регулюючий пристрій, яке включає подачу електричної енергії на елементи нагрівання, внаслідок чого здійснюється підвищення температурного режиму в приміщенні до певного користувачем рівня.

Різновиди термічних регуляторів

В торгових мережах сьогодні представлені різні типи регулюючих термічних пристроїв для систем підлог з підігрівом. Перевага серед споживачів віддається механічним і непрограмованим електронним виробам, оскільки вони відповідають високим вимогам якості і надійності. Більш складними конструктивно є пристрої електронного типу з можливістю програмування. Різниця в їх пристрої і принципі роботи не робить значного впливу на принцип і технологію їх підключення до систем опалення типу “тепла підлога”.

Как самостоятельно подключить теплый пол к терморегулятору?

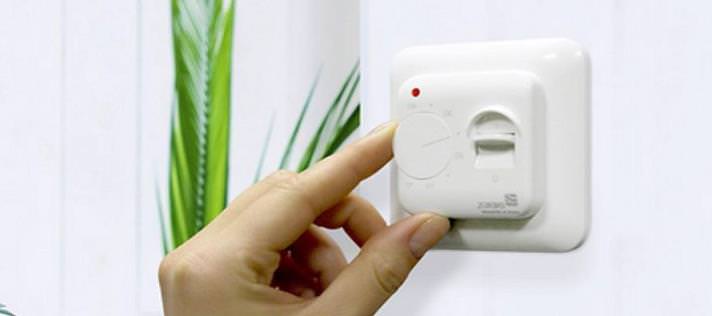

механічний терморегулятор для системи теплих підлог

Перед тим, як приступити до підключення нагрівальних елементів до термостатичного пристрою, потрібно визначитися з місцем установки останнього. Точку розташування регулятора температури слід вибирати з урахуванням особливостей його конструкції. Якщо такого роду елемент системи комплектується вбудованим сенсором, що реєструють температуру навколишнього повітря у житловому приміщенні, то розміщувати пристрій слід на висоті не менше півтора метрів від підлоги, і на ділянці стіни, у якому виключається вплив сторонніх теплового випромінювання (наприклад, прямих сонячних променів).

Варіанти комутації приладів

Підключення регулювальних пристроїв теплої підлоги необхідно починати з визначення і вибору одного з можливих способів виконання даного виду робіт. В якості варіантів на даний момент фахівці розглядають комутацію до електричних мереж стаціонарним методом (до електрощитового блоку), і використання розміщеної недалеко від місця монтажу обладнання розетки.

У більшості випадків моделі регулюючих пристроїв комплектуються схематичними зображеннями способів їх комутації, розміщеними на корпусі виробу. За рахунок цього весь комплекс робіт можна провести самостійно, в короткі терміни і без залучення професійних робітників-електротехніків. Після монтажу температурного регулюючого пристрою на обраному місці, здійснюють підводку фазової лінії до розподільній коробці, а також нульового і заземлительного дроти.

712px” />

штробим стіну для підключення теплої підлоги до терморегулятора

У поверхні стіни робиться канавка, призначена для розміщення в ній двох трубок з пластику, призначених для прокладки кабелів живлення елементів нагрівання нагрівальної мережі, а також для розміщення проводів внутрішнього сенсора, що монтується під покриттям підлоги. Після закінчення виконання зазначених заходів переходять до комплексу робіт з монтажу та комутації інших елементів теплої підлоги.

Кожна різновид розглянутого типу системи опалення має свої нюанси комутації, тому їх потрібно розглянути способи їх підключити кілька докладніше.

Комутація кабельних систем

Спочатку потрібно провести вирівнювання поверхні, після чого протягом стіни прикріплюється демпферна стрічка і укладається ізоляційний матеріал. Як варіант можна розглянути можливість укладання провідників і на чорновій підлозі, але це можна робити за умови, що внизу розташовується приміщення з обігрівом. На першому етапі монтажу силова проводка простягається до термостатному блоку таким чином, щоб по закінченні всього процесу муфта з’єднання розташовувалася в тілі стяжки з бетону.

712px” />

укладаємо шар теплоізоляції перед укладанням теплої підлоги

Надалі технологія монтажу передбачає розміщення на площині підлоги чорнового або шару теплоізоляції монтажної стрічки. Її застосовують для надійної фіксації кабелю в одному положенні. Кращим варіантом для цих цілей фахівці вважають матеріал – «змійку».

На ній дроти розташовуються рівномірно, після чого розміщується сенсор, попередньо поміщений в трубку з пластика. На завершальному етапі засвідчуються в якості проведених монтажних робіт з використанням тестера. Цим приладом перевіряється відповідність опору кабелю значенню, зазначеному в паспорті. Попередня підготовка до заливки після цього закінчена.

Підключення системи до електричної мережі рекомендується здійснювати після остаточного висихання стяжки.

Електропроводка, проводи живлення сенсора і нагрівальних елементів, приєднуються до терморегулятора з використанням спеціально передбачених затискачів по додається виробником схемою.

Підключення теплових матів

Усвідомити особливості підключення опалювальної системи з теплових матів також не дуже складно. Процес виконання робіт проводиться за тими ж принципами, що і в попередньому випадку, з урахуванням деяких відмінностей. Самі теплові мати виробляються у вигляді тонкого нагрівального кабелю, закріпленого особливим способом на плівці, стійкою до нагрівання.

Оскільки зазвичай проміжок укладання елементів обігріву визначається заздалегідь, то, величину площі розміщення матів обчислити нескладно. На підставі цих же даних також отримують питому робочу потужність нагрівальних матів. Перед безпосереднім приєднанням теплої поверхні, плівка з розміщеним на ній кабелем розташовується на чорновому бетонній підлозі.

Как самостоятельно подключить теплый пол к терморегулятору?

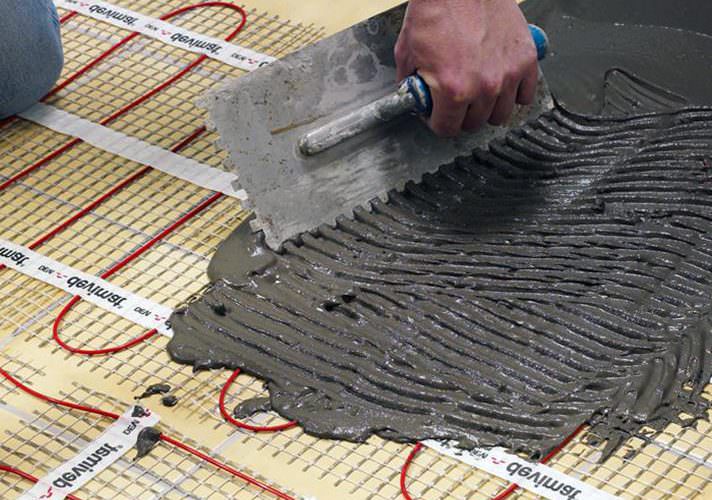

заливаємо тепла підлога шаром бетонної стяжки

Потім ці елементи заливаються шаром бетонної стяжки невеликої товщини, або плитковим клеєм, після чого накриваються матеріалом для фінішної обробки. Виготовляти в цьому випадку шар теплоізоляції не можна, оскільки це може причиною перегріву опалювальної системи.

При дотриманні всіх вимог товщина отриманої конструкції повинна бути близько півтора сантиметрів, тому для розташування сенсора потрібно виготовити виїмку в поверхні підлоги.

У разі нестачі для приєднання опалювальної системи до термічного регулятора “холодних кінців”, фахівці рекомендують вирізати частину проводів з мату нагрівання.

Муфта з’єднання також розміщується в товщі стяжки. Перевагою даного методу є можливість застосування методики в приміщеннях, де можливості підйому рівня підлоги обмежені, а також у менших витратах часу і матеріальних засобів.

Приєднання підлог плівкового типу

Опалювальні системи на основі нагрівальної плівки відносяться до новинок на ринку обладнання такого типу. Для повного з’ясування всіх тонкощів методики приєднання елементів теплої підлоги, виготовленого на основі нагрівальної плівки, слід врахувати її конструктивні особливості.

Нагрівальні частини даної системи являють собою біметалічні або карбонові елементи, розміщені і запаяні в тонкому шарі термостійкого матеріалу. На краях плівки гріючої розміщуються провідники з міді, які безпосередньо комутуються з електромережею.

Методика підключення нагрівальної плівки аналогічна процесу комутації теплових матів, з тією лише різницею, що в розглянутій ситуації передбачається застосування особливої підкладки, яка розміщується по всій площі опалювальної поверхні.

В якості підкладки слід застосовувати матеріал з фольгованою поверхнею.

Завдяки цьому інфрачервоне випромінювання відбивається і направляється для обігріву приміщення. Сенсори розміщуються в пластиковій трубі, що поміщається в заздалегідь підготовленому в підлозі поглибленні. Також можна закріплювати термодатчик на поверхні нагрівальної плівки. Листи з’єднуються між собою за паралельною схемою. Кінцевий провід з пари приєднується до найближчого листу, а за допомогою іншого виробляють підключення до силових кабелів.
