Як своїми руками зробити водяна тепла підлога

Особливості системи водяного статі

У сучасний високотехнологічний час винайдено безліч варіантів утеплення житла і одним з них є нагрів підлоги. Його виробляють за допомогою електрики і водообогревающей системи. Звичайно, в першу чергу, слід поговорити про найбільш вигідному, економічному і безпечному способі. А саме про те, в якому головним теплоносієм є гаряча вода.

Как своими руками сделать водяной теплый пол

Водяна тепла підлога можна зробити своїми руками

Перед тим як зробити водяна Тепла підлога, потрібно ознайомитися з деякими обмеженнями по його установці. Водяна підлога ні в якому разі не можна встановлювати в багатоповерхових будинках, якщо збираєтеся підключати його до системи центрального опалення. Хоча на сьогоднішній день існують будинки-новобудови, в яких є спеціальні стояки. Так як при укладанні такої підлоги зменшується висота стелі, то не рекомендується встановлювати його в приміщеннях з низькою стелею. Це візуально буде помітно.

Переваги та недоліки

Плюс:

  • На відміну від радіаторів обігріває велику площу.
  • Забезпечує комфортний температурний режим.
  • Кімнату обігріває досить рівномірно.
  • Не пересушує повітря.
  • Бореться з вогкістю.
  • Навіть при відключенні системи продовжує віддавати тепло, тобто має здатність акумулювати.
  • Дуже великий термін служби – до 50-ти років.
  • В період експлуатації не вимагає техобслуговування.
  • Не містить електромагнітні поля.
  • Є вибір у використанні джерела енергії.

Как своими руками сделать водяной теплый пол

Головна перевага теплого водяного статі – обігріває велику площу і створює додатковий комфорт в будинку

На жаль, ідеального в світі нічого немає, тому водяна підлога має і мінуси:

  • Це найдорожчий проект.
  • У разі поломки однієї секції доводиться відключати всю систему.
  • Тривалий і трудомісткий монтаж.
  • Навантаження на одиницю площі підлоги – обмежений.

Звичайно, недоліків набагато менше, але все ж вони є.

Принцип роботи і елементи цієї опалювальної системи

Насправді на відміну від установки водяного теплої підлоги принцип роботи дуже простий. Просто під будь-яке підлогове покриття встановлюють трубопровідну систему, по якій відбувається циркуляція гарячої води. Тепло, що виходить від труб, передається підлозі і вище. Вода, в свою чергу, нагрівається спеціальним обладнанням.

В опалювальну систему входить кілька елементів. Головним агрегатом вважається водогрійний котел, який повинен мати максимальну робочу і додаткову запасну потужність. Адже необхідно впоратися з обігрівом великої площі. В основному в комплектацію котлів вже входить циркуляційний насос, але якщо в обраному агрегаті його немає, то потрібно купити насос окремо. Також на виході і вході повинні бути запірні клапани, які знадобляться під час профілактичних робіт або в разі поломки.

Далі, вам знадобиться пристрій, яке відповідає за розподіл води, регулювання і налаштування теплої підлоги − це колектор. При його покупці простежте, щоб він був оснащений великою кількістю висновків для підключення всіх контурів, а також зливною системою і клапаном для відводу повітря. Є прилади, які доведені до повного автоматизму, це колектори з сервоприводами, але це занадто дороге задоволення.

Найкращими трубами для того щоб постелити водяна Тепла підлога, вважаються поліпропіленові з армуванням скловолокном і металопластикові. Зверніть увагу на маркування, в якому повинні бути наступні показання: тиск – 10 бар, температура – до 95-ти градусів, а діаметр – від 16-ти до 20-ти мм. Якщо побачите напис «для опалення», значить, це те, що вам потрібно.

Способи укладання і підготовчі роботи

Три способи установки підлоги

У цьому розділі ми підкажемо, як покласти водяна Тепла підлога, виходячи із способів його установки, щоб вибрати найбільш підходящий. Існує їх всього три і найпопулярнішим і часто використовуваним вважається бетонний метод. Він більш простий і дешевий: укладені труби заливаються розчином з бетону, пластифікатора і гомогенізуючої добавки. Але є в ньому і недоліки: довгий час висихання й товстий шар підлоги, який зменшує висоту стелі.

Настильній спосіб не передбачає стяжку, тому що при роботі застосовуються полістиролові мати. На установку йде мінімум часу, а конструкція має тонкий шар. Під час ремонту таку укладку простіше демонтувати.

Модульний спосіб має на увазі настил з дерева. За допомогою рейок встановлюється основа, а вже безпосередньо на неї – труби. Єдиний недолік – це тривале прогрівання системи.

Готуємо основу

Обов’язковою умовою для того щоб правильно встановити водяна Тепла підлога, є підготовка чорнової основи. Природно, потрібно демонтувати старе покриття і ретельно очистити поверхню. Для хорошої циркуляції води необхідний ідеально рівна підлога, який досягається шляхом стяжки.

Как своими руками сделать водяной теплый пол

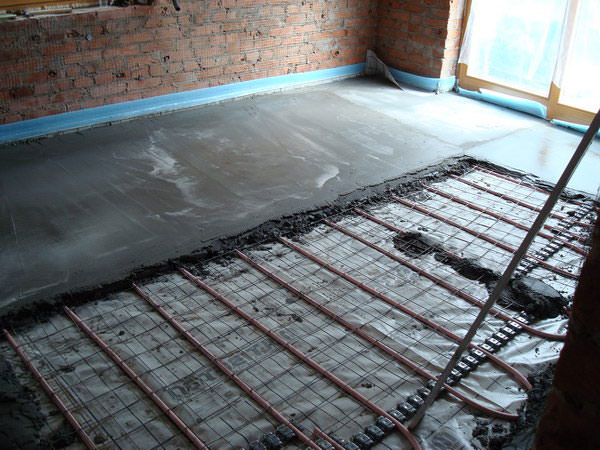

Стяжка над теплою підлогою

Після її висихання перевірте рівень рівності: перепади не повинні бути більше одного сантиметра.

Потім покладіть гідроізоляційний шар, а по периметру – демпферну стрічку. Справа в тому, що під час нагрівання, матеріал розширюється, а стрічка його як би стягує. Для того щоб не було витоку тепла, потрібно постелити утеплювач, шар якого залежить від деяких факторів. Наприклад, якщо опалення йде як допоміжне, тоді шар утеплювача лягає найтонший, для другого і вище поверху потрібен шар в три-п’ять міліметрів, а для холодних приміщень застосовується максимальної товщини утеплювач. Далі, потрібно встановити армовану сітку, що зміцнює стяжку.

В обов’язковому порядку зробіть необхідні розрахунки: площа приміщення, діаметр труб, потужність насоса і котла. Тому що довжина труб повинна відповідати певним відстаням, щоб обігрів був ефективним, а циркуляція води − нормальною.

Установка водяної підлоги

Колектор

Перш за все потрібно визначитися з місцем для установки колектора. Це дуже важливо, тому що саме до нього тягнуться всі контури. Як правило, цей пристрій монтують в стіну і прикривають дверцятами, що виглядає, як шафка.

Розташування колектора повинен припускати однакову протяжність труб з кожної кімнати, тому краще наблизити його до найдовшим колекторам. Встановлюють пристрій вище рівня підлоги, але при цьому не відводять труби вгору. Це робиться для того, щоб не виникали проблеми в воздухоотводной системі.

Как своими руками сделать водяной теплый пол

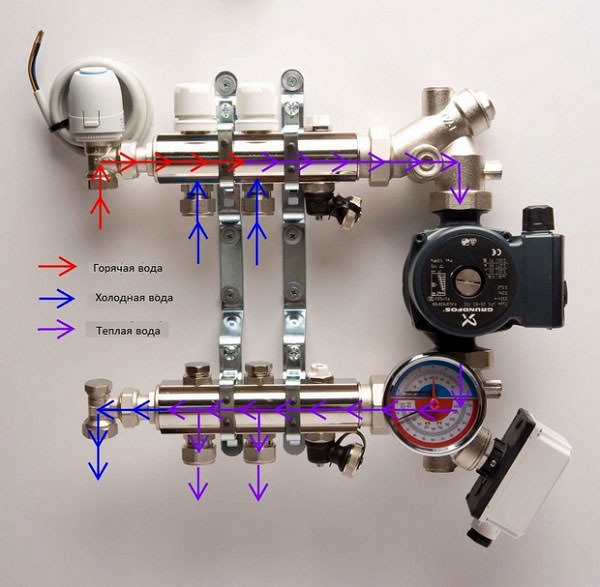

Колектор і схема роботи водяної теплої підлоги

Розкладка трубопроводу

Трубопровід можна розкладати різними способами: паралельно, петлею, спіраллю і так далі. На якість опалення це не впливає. Укладальний крок повинен бути від десяти до сорока сантиметрів в залежності від розрахунків. Потрібно врахувати, що від стіни до труби мінімальна відстань повинна скласти 8 см.

Якщо покласти водяна тепла підлога паралельним способом, то бажано починати укладання від віконних прорізів або зовнішніх стін, тому що при такому способі найвища температура – на початку труби. Взагалі, він рекомендується для невеликих приміщень.

А ось спіральний вид укладання, навпаки, можна використовувати у великих кімнатах, тому що в цьому випадку поворотна і подає частині розташовані паралельно один одному. Тому жодна з труб не встигає остигати, так як тепла компенсує остигнула.

Как своими руками сделать водяной теплый пол

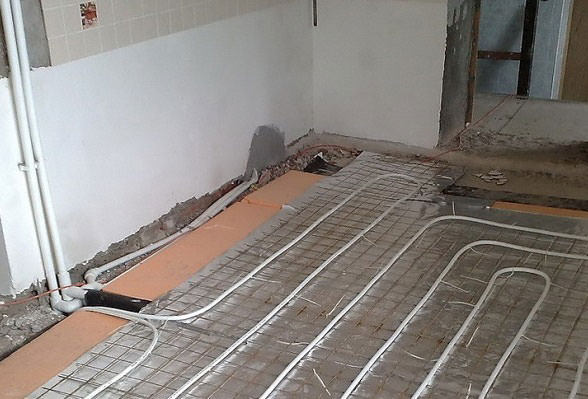

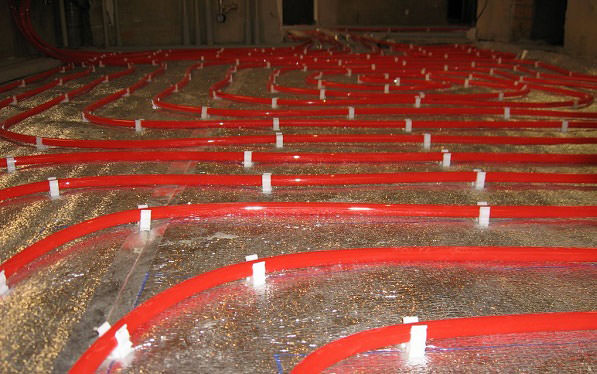

Розкладка трубопроводу

Монтування

При установці водяної теплої підлоги необхідно укладені труби як слід закріпити. Якщо ви застосовуєте бетонний спосіб, тоді вони кріпляться до арматурної сітці пластиковими хомутами, якщо основа пінополістирольна, то на цих плитах є спеціальні пази, в які вставляються теплорозподільні пластини, а зверху труби, які закріплюються засувками. При дерев’яній основі-кріплення таке ж або за допомогою шурупів.

Намагайтеся дотримуватися крайню обережність, так як занадто туге притиснення може деформувати трубу. Кріпильні елементи встановлюються на відстані одного метра. Не діставайте відразу всю трубу, краще по мірі її монтування, щоб уникнути сильних вигинів, які, знову-таки, призводять до втрати міцності і, отже, можливий розрив труби.

Після того, як труби укладені, підключіть їх до колектора за допомогою обтискних фітингів. Початок труби з’єднується з подає виходом колектора, тому кількість їх повинно збігатися. Інший кінець трубопроводу з’єднується з поворотним колектором.

Остаточні роботи

По завершенні установки треба перевірити систему на міцність. Для цього залийте в трубопровід воду під тиском п’яти−шести бар на добу і проведіть ретельний огляд. Жодна труба не повинна протекти і здутися. Якщо це сталося, слід замінити пошкоджені ділянки, якщо все благополучно, сміливо встановлюйте підлогове покриття.

Відео про те, як зробити водяна Тепла підлога

При дерев’яній основі укрийте труби спіненим поліетиленом, при пінополістирольної – відразу покриття, а при бетонній – зробіть стяжку. Шар цементного розчину повинен підніматися над трубами на п’ять сантиметрів. На кожні 4-6 метрів необхідно робити деформаційні шви. Вони повинні бути глибиною на дві третини бетону і проходити уздовж і поперек. Потрібно це для того, щоб при нагріванні системи стяжка не розширювалася.

Щоб цементний розчин прослужив вам довгий час, укрийте його матеріалом, який не пропускає вологу і запобігає випаровуванню. У перші десять днів потрібно пару раз в день змочувати підлогу водою. Повне висихання відбувається приблизно через місяць.
