Як зробити проводку в лазні

При будівництві лазні питання проведення проводки має важливе значення. Особливо враховуючи умови експлуатації: перепади температур, підвищена вологість. Розглянемо особливості виконання робіт по електриці тут.

Как сделать проводку в бане

Початковий етап

Перш за все, потрібно правильно розрахувати перетин кабелю, яке необхідно для нормально експлуатації мережі. Для цього буде потрібно порахувати кількість планованих лампочок і їх ватність, а також потужність нагрівального елемента, якщо він живиться від мережі.

Для лазні нагрівальні елементи беруться великої потужності, це потрібно для того що швидко нагрівати воду і перетворювати її в пар. Після проведення обчислень потрібно зіставити дані і вибрати потрібний перетин кабелю.

При розрахунках не варто забувати, що діаметр жили і його перетин це різні параметри. Діаметр проводу вимірюється за допомогою штангенциркуля, а Перетин проводу обчислюється за формулою:

S=3, 14/4× (D2)

Провід потрібно брати трохи більшого перетину. Це потрібно для запасу його по потужності. Також потрібно відразу визначитися з якого матеріалу слід вибрати кабель. Він може бути або мідний або алюмінієвий. Мідний кабель краще по провідності, але його вартість дорожче алюмінієвого.

Схема електропроводки

Після визначення з перетину кабелю потрібно зробити схему електропроводки по всьому приміщенню. Проводка повинна прокладатися на 15 см нижче рівня стелі. Опуск на вимикачі потрібно робити на відстані 20 см від дверей.

Прокладається кабель таким чином, щоб він обходив всі елементи, які будуть нагріватися. Всю схему потрібно спочатку накреслити на папері, щоб візуально було видно немає ніяких помилок при її складанні.

550px” >

Схема розгалуження проводки в лазні

Підготовка необхідних матеріалів та інструментів

Для роботи будуть потрібні:

  • Штраборез для механічного вирізання штраб в стіні;
  • Дриль або перфоратор для пророблення отворів в стіні;
  • Насадка для пророблення заглиблень в стіні під чашки вимикача;

Крім електроінструменту також потрібен і ручний інструмент:

  • Плоскогубці;
  • Набір викруток (хрестоподібна і плоска);
  • Кусачки для зняття ізоляції;
  • Тестер для перевірки працездатності проводів, а також всієї схеми в цілому;

Також потрібно підрахувати необхідний метраж кабелю. Розрахунки проводяться за схемою електропроводки. Купити гофру. Так як лазня це приміщення з підвищеною вологістю, гофра допоможе захистити проводку. Також за кількістю дроти купуються кліпси для його кріплення в штрабі.

До додаткових матеріалів, які також потрібно придбати, належать:

  • Ізолента;
  • Вимикач;
  • Світильник;
  • Щиток для автоматів;
  • Автомат;
  • Розподільна коробка.

549px” >

Потрібно підрахувати необхідний метраж кабелю.

Варіанти прокладки проводки

Проводку в лазні можна зробити двома способами. Кожен з них за своїм практичний і індивідуальний і застосування того чи іншого способу вибирається суто з особливостей будови лазні, а також від побажань власника.

Укладання лінії всередині стін. Такий спосіб часто застосовується в тих випадках, коли зовнішня укладання проводів не можлива.

Укладання лінії зовнішнім способом. Якщо обставини дозволяють прокласти кабелю по стінах, то для лазні це кращий варіант. При зовнішній прокладці дроти не піддаються впливу вологи так як вони захищені гофрою.

Монтаж

Після того як визначено варіант прокладки проводки необхідно приступати до монтажу. Для початку потрібно провести розмітку по стінах схеми електропроводки. За накресленим лініях робляться штраби. Вони робляться за допомогою штрабореза, також це можна зробити за допомогою болгарки.

Після чого монтується щиток і від нього проводяться всі кабелі. У місцях приєднань опусків потрібно монтувати розподільні коробки. Кабелі кріпляться до стіни за допомогою кліпс. Відстань між кріпленнями має бути не 50-60 см.

У місцях поворотів потрібна установка трьох кліпс. Всі роботи, пов’язані з монтажем, проводяться тільки при відключеній від мережі електроживлення схемою. Для вимикачів обов’язковим є установка чашок. Для цього в стіні за допомогою дриля або перфоратора зі спеціальною насадкою робиться кругле поглиблення.

У нього вставляється чашечка і фіксується за допомогою дюбеля. У деяких випадках чашечки встановлюють на алебастр. Цей матеріал швидко застигає і дає можливість далі проводити наступні роботи.

Монтаж щитка

Щиток в будь-якій схемі проводки грає роль панелі управління. У ньому встановлені автомати, які дозволяють безпечно відключати або підключати будь-яку частину схеми. Установку можна зробити двома способами.

У першому можна встановити щиток зовні стіни, тобто сам щит просто навісити на стіну. В іншому випадку щиток монтується в спеціально виконану нішу в стіні. Такий спосіб монтажу дозволить зробити його непомітним і захистить сам щит від пошкоджень.

Правила установки електричних щитів свідчать, що монтаж необхідно робити на висоті 1,5 – 2 м від підлоги. Така висота потрібна перш за все, для не бажаного проникнення всередину, так як в ньому є відкриті струмопровідні частини. Це особливо стосується дітей.

Розміри щитка вибираються виходячи з кількості автоматів, які будуть в ньому встановлені. Для лазні потрібно не більше двох автоматів, тому щит можна брати мінімальних розмірів. При зовнішньому і внутрішньому монтажі щитка кріплення проводитися за допомогою дюбелів.

Как сделать проводку в бане

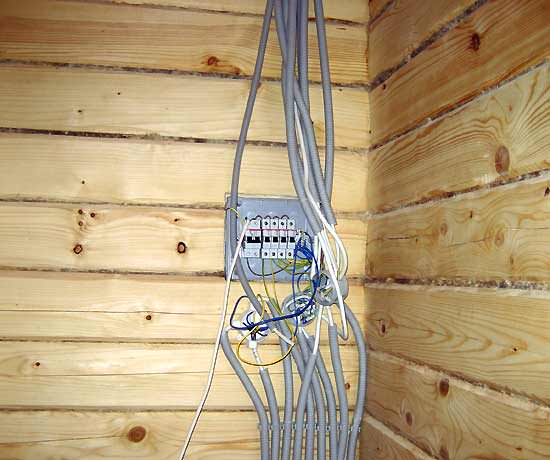

Правила установки електричних щитів свідчать, що монтаж необхідно робити на висоті 1,5 – 2 м від підлоги.

Встановлення та підключення розеток, вимикачів, світильників

Після монтажу основної лінії проводитися підключення електричних приладів. Для розеток і вимикачів можна брати кабель меншого перетину, так як ці прилади не вимагають великої потужності.

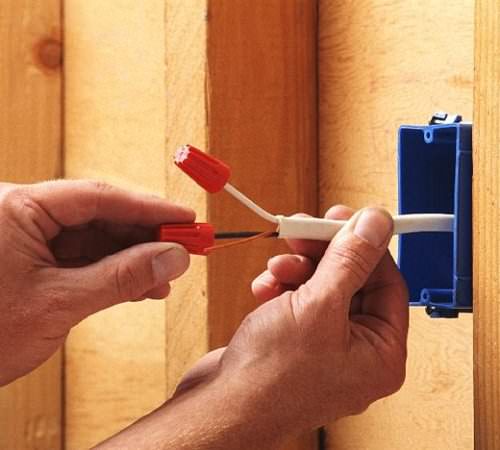

Для підключення необхідно з допомогою кусачок для зняття ізоляції зачистити провід, плоскогубцями зробити колечко, яке по діаметру підходить під кріпильний болт. Далі кінці кріпляться до приладу, і він встановлюється на місце. У розеток і вимикачів кріплення в чашечці відбувається за допомогою розсувних лапок.

Перед установкою на них надівається гумка або вони зв’язуються тонкою ниткою. Це робиться для зручності монтажу. Коли прилад вставляється в чашку кріпильні болти закручуються і лапки розсовуються, тим самим забезпечуючи надійне кріплення.

Світильники для лазні повинні вибиратися тільки з закритим флаконом. Це не дасть пару проникати до лампи і контактів. Монтується на саморізи або дюбелі в заздалегідь передбаченому місці. Категорично забороняється установка світильників над нагрівальними елементами.

Монтаж зовнішніх вимикачів і розеток не застосовується в парній. Такі прилади розміщуються в передбаннику.

Как сделать проводку в бане

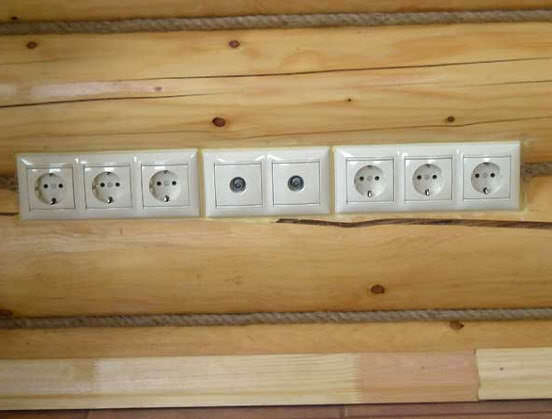

Монтаж зовнішніх вимикачів і розеток не застосовується в парній, вони розміщуються в передбаннику.

Захисна автоматика

Щоб зробити експлуатацію проводки в лазні безпечної перш за все потрібно встановити якісні захисні автомати. Вони служать для того, щоб при замиканні нуля і фази автоматично відключалася вся схема. Автомати можуть бути на 16, 25,32 ампера. Це позначення означає поріг спрацьовування.

Для малопотужних приладів не рекомендується встановлювати автомати з великим порогом спрацьовування, так як при нагріванні кабелю вони можуть не спрацьовувати через високий поріг відключення. Для освітлення в лазні встановлюється автомат на 16 ампер. Для нагрівальних елементів слід встановлювати автомат з більшою потужністю. Він обчислюється виходячи з даних нагрівального елемента.

Как сделать проводку в бане

Підключення обладнання

Для використання в лазні велику популярність отримали електрокам’янки. Це прилад для отримання і підтримки потрібної температури в парній. Можуть бути потужністю від 2-х до 35 квт. Також підключення може бути, як від однофазної так і трифазної мережі.

У комплекті з такою піччю завжди повинен йти блок управління. Електрокам’янка встановлюється на потрібне місце безпосередньо в парній і збирається згідно керівництву. Конструкція такої печі виключає попадання вологи всередину.

Піч і блок управління з’єднуються проводом який має подвійну ізоляцію. Всі з’єднання проводів необхідно добре затягувати щоб уникнути поганого контакту. Цей провід необхідно також затягнути в гофр для додаткової безпеки.

На наступному етапі потрібно зробити підключення до керуючого блоку. Панель управління повинна знаходитися в зоні з мінімальною вологістю. Зазвичай установка відбувається перед входом в заздалегідь обраному місці. Підключення блоку управління проводитися згідно зі схемою, яка додається при покупці з приладом.

Правила безпеки

  • При установці і підключенні приладів необхідно відключати проводку від електромережі.
  • При прокладанні проводів в парній не повинно бути оголених з’єднань.
  • Дуже часто при самостійній розробці схеми електроживлення у лазні забувають про такий елемент як заземлення. Для лазні захисний механізм просто необхідний, не варто економити на цьому.
  • Перевірку працездатності проводять шляхом вимірів параметрів фази тестером або контрольною викруткою.
  • Щоб уникнути помилок при підключенні всі дроти маркуються квітами. За кольорами можна легко орієнтуватися у всій схемі.
  • Всі з’єднання проводів повинні робитися за допомогою спеціальних пристосувань.

Бліц-поради

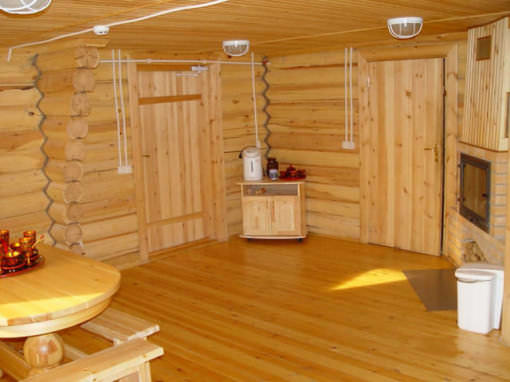

Все чаші при проектуванні лазень застосовують прокладку проводки із зовнішнього боку приміщення. Це робиться для максимального захисту проводів від вологи. Утрудненням при такому монтажі є те, що при установці кожного приладу необхідно свердлити стіну на всю її товщину.

Всі дроти зовні стін встановлюються в спеціальний короб, що дає доступність до них в будь-який момент.
