Які димоходи для твердопаливних котлів краще

В процесі спалювання твердого палива відбувається виділення газоподібних речовин, які не повинні при горінні потрапляти в житлові приміщення. Тому при влаштуванні твердопаливного котла обов’язковим елементом є правильно спроектований і зведений димар.

Тяга димоходу

Горіння – це процес окислення речовини киснем. Без постійного надходження кисню до палива під час цього процесу горіння речовини буде неможливим. У сучасних пристроях опалення існують котельні установки, в якій здійснюється примусове нагнітання повітря для підтримки горіння на належному рівні.

Крім цього температура гарячих газів завдяки конвекційним силам дозволяє їм спрямовуватися вертикально вгору, що додатково збільшує тягу.

547px” >

Конструкція димоходу для твердопаливних котлів

Умови надійної роботи

Для того щоб система димовидалення працювала максимально ефективно, необхідно врахувати всі можливі фактори, які можуть перешкоджати ідеальної роботи твердопаливного котла і правильної циркуляції всередині такого пристрою:

Діаметр – один з найважливіших параметрів, який враховується при зведенні системи відведення відпрацьованих газів. Площа перетину патрубка твердопаливного котла повинна збігатися з перетином димоходу. Ідеальна форма – коло, при цьому внутрішній діаметр повинен бути максимально рівним. Навіть незначні виступи всередині здатні значно знизити потік гарячих газів і зменшити тягу.

Висота – цей параметр може бути різним і залежить, перш за все, від потужності твердопаливного котла. Менше 5 метрів заввишки димохід не може бути встановлений за правилами.

Для точного розрахунку висоти труби котла, використовуються складні формули, усереднені показники для котлів різної потужності наведені нижче:

Чим більше потужність твердопаливного котла, тим вище димохід, перетин також збільшується пропорційно потужності котла.

Матеріал – труба може бути виготовлена з різних матеріалів, але найбільш придатними для цієї мети є нержавіюча сталь, цеглу та азбестові труби:

• Нержавіюча сталь – система димовидалення з такого матеріалу дуже зручна для монтажу. Такі системи являють собою конструктор з нержавіючої труби, який збирається після того, як буде встановлений котел.
• Цегла – матеріал, який використовується для таких цілей вже багато років. Такий матеріал підходить і для димоходу твердопаливного котла. Недоліком цегляної системи димовидалення є його висока вартість, процес монтажу займає дуже багато часу.
• Азбестова труба – димар з цього матеріалу ідеальний в тому випадку, коли необхідно прокласти трубу через перекриття і дах будівлі. Азбест є пожежобезпечним матеріалом, але має істотний недолік-висока вага.
• Утеплення – така процедура необхідна , щоб уникнути надмірного утворення конденсату всередині металевої труби. Зазвичай комплекти з нержавіючої сталі, які продаються на ринку, мають подвійну конструкцію, заповнену між шарами металу спеціальним вогнетривким утеплювачем. Самостійно можна утеплити сталеву трубу за допомогою цегляної кладки, всередині якої поміщається димохідна труба. Всередині приміщення утеплювати металеву трубу немає необхідності.
• Вигин – при монтажі труби в незалежності від матеріалу, з якого він виготовлений, використовується не більше 3 вигинів. Якщо система димовидалення, буде мати більшу кількість викривлень, то значно знизиться тяга, і швидкість руху газів в трубі.

549px” >

Вибір димоходу

Практично у всіх випадках при встановленні сучасних твердопаливних котлів підходять труби з нержавіючої сталі, яка підбирається такого діаметру, який рекомендований опалювальних приладів даної потужності.

Установка димоходу

Система димовидалення встановлюється в такій послідовності:

1. Твердопаливний котел встановлюється в приміщенні котельні таким чином, щоб патрубок був звернений в сторону зовнішньої стіни котельні.
2. Купується димохід для твердопаливних котлів. Існують різні моделі, які можуть відрізнятися по потужності, від якої залежить діаметр вихідного патрубка. Слід правильно підібрати діаметр труби, яка буде використана в системі видалення відпрацьованих газів, щоб вона повністю співпадала з вихідним патрубком котла.
3. Відбійним молотком або іншим відповідним інструментом робиться в стіні отвір, що перевищує за розмірами діаметр труби.
4. Із зворотного боку стіни встановлюється кронштейн безпосередньо під отвором в стіні. Кронштейн повинен бути надійно закріплений в стіні за допомогою різьбових кріплень. Маса димоходу досить значна, до того ж при сильному вітрі навіть кругла труба має парусністю, тому в нижній частині димохід повинен бути закріплений дуже надійно.
5. Другий кронштейн встановлюється на відстані 3 метрів вище нижнього кронштейна і також надійно фіксується до стіни. Якщо домоволодіння має понад одне поверху, то необхідно встановити ще один кронштейн безпосередньо під дахом будинку.
6. В отвір стіни встановлюється частина труби, яка спеціально призначена для цієї мети. Зазвичай цей сегмент складається з двох шарів сталевої труби і утеплювача між ними. На цей відрізок встановлюються декоративні накладки з двох сторін, які за допомогою шурупів кріпляться на стіні. Таким чином, отвір в стіні вийде абсолютно герметичним – тільки в середині димоходу будуть проходити дим та інші продукти горіння.
7. З боку котельні ця частина системи димовидалення надійно з’єднується з котлом за допомогою спеціального одношарового металевого перехідника.
8. Зі зворотного боку до частини труби, яка була проведена крізь стіну встановлюється трійник таким чином, щоб одна частина трійника була звернена вниз, інша вгору, а третя міститься в порожнину відрізка труби проходить через стіну. Нижня частина такого трійника встановлюється на кронштейн і надійно фіксується спеціальним хомутом.
9. Дві-три секції системи димовидалення з’єднуються між собою така збірка встановлюється на верхній вихід трійника, і фіксується у верхньому кронштейні хомутом.

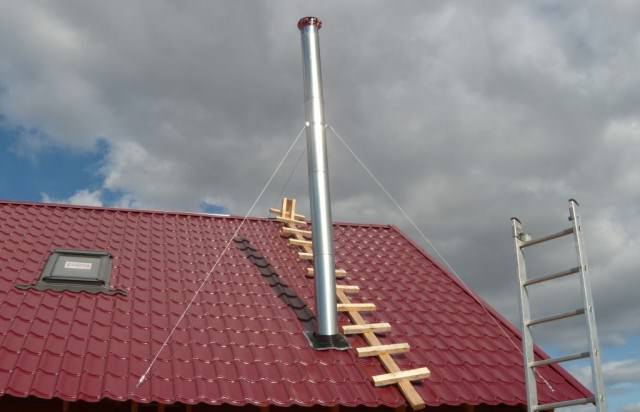

10. Частина системи димовидалення збирається на землі, потім встановлюється на вже зафіксований відрізок димоходу. Якщо довжина цієї третьої частини значна, то в обов’язковому порядку робиться розтяжка, яка закріплюється до самої верхньої частини труби. Димохід встановлений, можна перевіряти працездатність котла. Якщо установка димоходу була здійснена правильно і перетин, довжина труби відповідають потужності опалювального пристрою, то тяга буде завжди хороша і паливо буде згоряти, інтенсивно виділяючи максимальна кількість теплової енергії.

Система такої конструкції поступається системам, що складаються з нержавіючих труб. У таких конструкціях тяга буде при рівній висоті помітно нижче. Це обумовлено дуже рельєфною внутрішньою поверхнею труби, а також прямокутною формою такої конструкції. Істотним мінусом цегляних конструкцій є висока тимчасові витрати на зведення такої системи димовидалення.

Правила експлуатації

1. Якщо в будинку встановлені два твердопаливних котла або крім опалювального пристрою є ще камін або піч, забороняється об’єднання двох виходів димоходів різних пристроїв в один. Для кожної споруди встановлюється індивідуальна система димовидалення.
2. Категорично забороняється внесення в конструкцію системи димовидалення змін, які не передбачені проектом для даного опалювального пристрою. Самовільна зміна вузлів і елементів такої конструкції може закінчитися дуже сумно, адже димар є елементом підвищеної небезпеки як у плані освіти пожежі, так і у випадку порушення герметичності, можливим отруєнням продуктами горіння палива.
3. Котел повинен бути встановлений в нежитловому, добре провітрюваному приміщенні. Об’єм повітря повинен відповідати мінімальним значенням для даної потужності котла, в іншому випадку така опалювальна установка не може бути введена в експлуатацію.
4. Димохід повинен бути як мінімум на 0,5 метра вище рівня даху якщо в системі видалення газів не використовується примусове димовидалення.
5. У тому разі, коли для з’єднання котла з димоходом використовується патрубок довжиною більше 2 метрів, така сполучна вставка повинна бути надійно закріплена.
6. У зимові місяці необхідно проводити регулярний огляд оголовка димоходу на предмет обмерзання і повної закупорки.
7. Користуватися котлів забороняється, якщо утворилася закупорка його внутрішньої порожнини внаслідок обмерзання, освіти сажі або з інших причин.
8. Забороняється при монтажі димоходу його зіткнення з горючими матеріалами на всій протяжності труби.

Бліц-поради

1. Яким би не було паливо слабодымящим, на стінках системи димовидалення з часом утворюються відкладення у вигляді сажі, які негативно впливають на силу тяги в системі. Особливо сильно засмічуються труби при спалюванні гуми. По закінченні опалювального сезону необхідно провести ретельну чистку від подібних відкладень.
2. Перед розпалом котла слід перевірити наявність тяги. Для цього в топку поміщають запалений сірник, яка повинна згаснути від руху повітря усередині опалювального приладу.
3. Установка системи димовидалення для твердопаливного котла вимагає наявності знань в поводженні з будівельними інструментами, а також фізичної сили для того, щоб встановити елементи конструкції на достатній висоті. Якщо самостійна установка даного елемента опалювальної системи викликає труднощі, то варто звернутися в організації спеціалізуються на виконанні такого роду робіт.
