Заземлення в приватному будинку своїми руками для мережі 220 В

Сучасний і зручний будинок немислимий без електрообладнання. Ми часом не помічаємо, що велика робота для нас виконується за допомогою використання пристроїв з електричним приводом. Особливо коли не видно дроти, вимикачі та інші компоненти електричних схем. У нас може автоматично включатися вентилятор в повітроводі, запалюватися гніт в газовому котлі, регулюватися температура теплої підлоги. З допомогою електрики навколо нас створюється комфорт, але залишаючись завжди поруч, електрика несе в собі певні небезпеки. Щоб знизити рівень такої небезпеки, виготовте заземлення в своєму приватному будинку своїми руками для захисту мережі напругою 220 В.

Заземление в частном доме своими руками для сети 220 В

Небезпеки електричного струму

Головна небезпека — це небезпека ураження струмом при дотику до струмоведучих частин електроустановок.

Поразка струмом тягне за собою розлад нервової і серцевої діяльності, в деяких випадках виникає неконтрольоване скорочення м’язів, яке може привести до “прилипання” до провідника зі струмом. Людина залишається схильним до впливу електричного струму тривалий час, що згубно позначається на життєвих функціях організму.

Дуже небезпечним впливом електричного струму є коротке замикання.

Воно відбувається в тому випадку, коли струмоведучі дроти з’єднуються між собою безпосередньо, без будь-якої корисної навантаження у вигляді, наприклад, лампочки або нагрівача. При цьому струм в провідниках дуже сильно зростає, і вони нагріваються. З’являються іскри. Нагрівання може бути настільки сильним, що знаходяться поруч з проводами предмети запалюються, і виникає пожежа.

Взагалі кажучи, поряд з корисними властивостями, у електрики і багато небезпек. Для того, щоб зробити наші з вами вдома безпечними, створюється проектна і конструкторська документація, яка проходить експертизу на предмет дотримання діючих норм проектування електрообладнання об’єктів.

Заземление в частном доме своими руками для сети 220 В

Але в частому будинку і розробником і експертом одночасно є господар. Він вирішує як і де розмістити необхідні в будинку електро-прилади, він забезпечує умови їх безпечної експлуатації.

Функції заземлення

Яким би талановитим будівничим або господарем Ви не були, робота з електрикою вимагає певних знань, взяти які можна тільки з підручників, книг і різних посібників. У роботі з електрикою багато чого не очевидно, як, наприклад, в роботі з деревиною або з каменем.

Тут ми пояснимо для Вас призначення заземлення, принцип його роботи, і підкажемо способи його виконання в приватному будинку.

Заземление в частном доме своими руками для сети 220 В

У приватному будинку заземлення в першу чергу необхідно для забезпечення електробезпеки при використанні електроприладів. Будемо дотримуватися випадку, коли у Вашому будинку використовується електрообладнання, що працює від мережі напругою 220 В з частотою 50 Гц, тобто звичайні електроприлади. Для довідки ск ажем, що існує електрообладнання напругою 380 В, а також маса іншого електрообладнання, що працює в мережах, що відрізняються від мереж напругою 220 В і частотою 50 Гц. Але для створення комфорту і затишку в приватному будинку такої мережі цілком достатньо.

Постачальник електроенергії забезпечив підведення до Вашого дому електромережі зазначеного типу. Це два дроти, які простягнуті від опори лінії електропередачі до Вашого будинку. Введення цих проводів в будинок робиться таким чином, щоб забезпечити цілісність ізоляції проводів, захист конструкцій будинку від можливого нагрівання проводів, попадання вологи всередину будинку і з дотриманням ряду інших умов.

Заземление в частном доме своими руками для сети 220 В

На цьому все. Внутрішня проводка лежить цілком на совісті господаря будинку. Давайте разом створимо умови для безпечної експлуатації електроприладів.

Захисна роль заземлення полягає в тому, що воно виключає поява напруги там, де його не повинно бути.

Наприклад, на корпусі пральної машини. Усередині неї присутня велика кількість різних проводів, клем, контактів. Всі вони кріпляться, природно, до металевого корпусу. Пошкодження одного з них, або так званий електричний пробій, призводить до того, що напруга з електричного проводу передається на корпус. Доторкнувшись до нього, можна отримати удар струмом, наслідки якого описані вище. Якщо корпус пральної машини буде заземлений, напруга на ньому в будь-якому випадку буде нульовим, і навіть при пошкодженні електричної схеми машини дотик до корпусу не принесе шкоди.

Отже, заземлення-це підключення електрообладнання до провідника з нульовою напругою (потенціалом). Природно, мова йде про підключення призначених для цього частин електроприладів, наприклад, корпусів, шасі, зовнішніх оболонок. Тим, хто бажає отримати поглиблені пізнання в області забезпечення необхідних параметрів заземлюючих пристроїв, рекомендуємо звернутися до Правил улаштування електроустановок (ПУЕ).

Створення заземлення

Принцип створення точки з нульовим потенціалом полягає в забезпеченні електричного з’єднання з об’єктом, фізичні властивості якого забезпечують збереження на його поверхні нульового електричного потенціалу. Таким об’єктом є Земля. Звичайно, Земля з великої літери зазвичай позначає планету в цілому, але в цьому разі хоч і не йдеться про події космічного масштабу, мається на увазі, що об’єкт такої маси і об’єму здатний поглинути будь-який електричний струм і зберегти нульовий потенціал.

Технічно створення заземлюючого пристрою з певними характеристиками є справою, що вимагає уваги і деяких математичних розрахунків. Але наявна практика дає підстави вказати прийнятні способи створення заземлюючих пристроїв для приватних будинків, які будуть володіти необхідними характеристиками. Про пристрій заземлення доцільно подбати з початку будівництва будинку.

Заземление в частном доме своими руками для сети 220 В

Огляд заземлювачів

Природні — залізобетонний фундамент будинку, підземні металеві конструкції, що знаходяться в землі.

Штучний:

  1. заглиблювати — деталі зі смугової сталі, укладені на дно котловану по периметру фундаменту.
  2. вертикальні — забиті в грунт відрізки кутової сталі;
  3. горизонтальний — деталі з круглої або смугової сталі, укладені горизонтально в траншею.

Заземлювачі виготовляють з круглої сталі діаметром 10-16 мм, смугової сталі перетином 40х4 мм і кутовий стали перетином 50х50х5 мм.

Заземлення своїми руками

Таким чином, для виготовлення заземлення в приватному будинку своїми руками можна порекомендувати такі способи.

Заземление в частном доме своими руками для сети 220 В

Як заземлюючого пристрою можна використовувати заглиблений залізобетонний фундамент і металеві підземні комунікації,як зазначено вище. Але така можливість представляється тільки у великих будинках, побудованих на територіях з розвиненою структурою комунікацій.

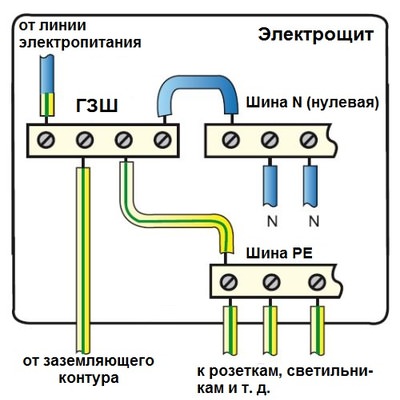

До заземлювача необхідно за допомогою зварювання приєднати заземлюючий провідник, який вводиться в дім. Головне при цьому-забезпечити захист місця з’єднання заземляючого провідника з заземлювачем від корозії і забезпечити доступ до цього місця для проведення періодичного контролю стану з’єднання. Інше може бути зроблено на розсуд господаря будинку, на основі технічної естетики.

Для невеликого приватного будинку необхідно влаштувати штучний заземлювач.

Тип заземлювача може бути обраний довільно з представленого вище переліку.

Наприклад, вирішили виготовити заземлювач з вертикально забиваються відрізків кутової сталі. Приготуйте три куточка перетином 50х50х5 мм довжиною не менше 2,5 м, загострите їх з одного боку для поліпшення входження в грунт.

Заземление в частном доме своими руками для сети 220 В

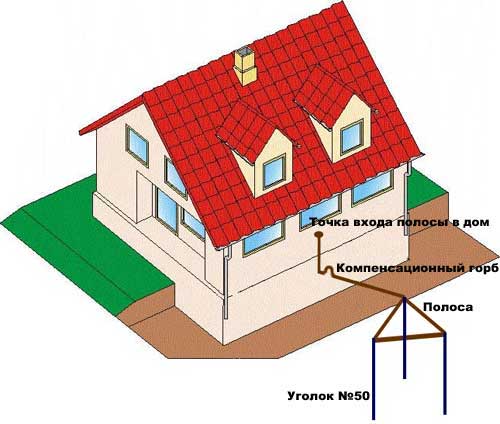

Такий заземлювач може бути розміщений в декількох метрах від будинку. Краще виконувати його в місцях, де земля менше прогрівається і висихає.

Три смуги стали потрібно забити в грунт. В точках забива треба вирити невеликі поглиблення і з’єднати ці поглиблення між собою канавкою. Це необхідно, що потім засипати деталі заземлювача, що забезпечить краще збереження з’єднань від корозії.

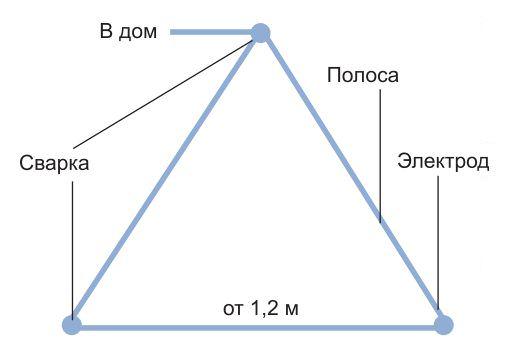

Відстань між забитими смугами сталі повинна бути не менше 2,5 м. Точки забива можуть бути розташовані в лінію або у вершинах трикутника. Принципово це не важливо.

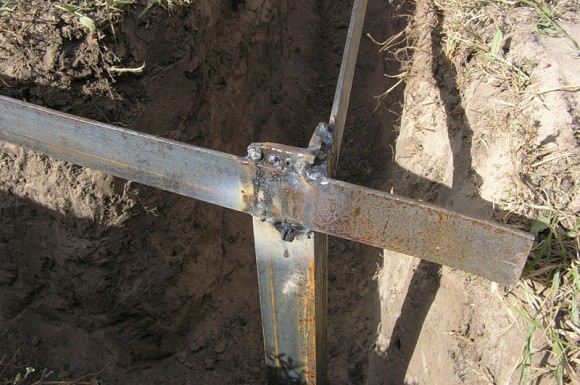

Забиті в грунт смуги сталі необхідно з’єднати між собою сталевою смугою перерізом 40х4 мм З’єднувати за допомогою зварювання. Ця ж смуга повинна бути підведена до будинку. Її необхідно з’єднати з провідником, який буде вводитися в будинок і використовуватися в будинку в якості заземлюючого провідника. Для з’єднання з проводом на кінці смуги приварюється сталевий болт. Це з’єднання теж необхідно захистити від корозії, фарбувавши, наприклад, бітумним лаком.


В цілому, виготовлення заземлення в приватному будинку своїми руками являє собою досить складний і трудомісткий технологічний процес. Його ні в якому разі не можна спрощувати з метою якнайшвидшого завершення робіт або їх здешевлення.

На завершення треба відзначити, що в ролі заземлюючого провідника можна з успіхом використовувати і нульовий робочий провідник. Але надійність такого заземлення цілком і повністю залежить від якості роботи постачальника електричної енергії та організації, обслуговуючої вашу електромережу.
